Moderne elektrische und elektronische Systeme sind fortschrittlicher – und empfindlicher – als je zuvor. Von industriellen Automatisierungsanlagen und Rechenzentren über Aufzüge und Anlagen zur erneuerbaren Energieerzeugung bis hin zu Haushaltsgeräten: Die heutigen Geräte sind stark auf eine stabile Stromversorgung angewiesen. Stromversorgungssysteme sind jedoch ständig Überspannungen ausgesetzt, die sofortige Schäden oder langfristige Beeinträchtigungen verursachen können. Hier kommt ein Überspannungsschutzvorrichtung spielt eine entscheidende Rolle.
Dieser Artikel erklärt, was ein Überspannungsschutzgerät ist, wie es funktioniert, welche verschiedenen Typen es gibt und wie man die richtige Lösung für verschiedene Anwendungen auswählt, darunter industrielle Stromversorgungssysteme, Aufzüge und Signalschutz.
Überspannungen sind plötzliche, kurzzeitige Spannungsspitzen, die die normalen Betriebsspannungen überschreiten. Viele Überspannungen sind klein und bleiben unbemerkt, doch wiederholte Einwirkung kann die Lebensdauer elektrischer Geräte erheblich verkürzen. Größere Überspannungen, insbesondere solche, die durch Blitzeinschläge oder Netzumschaltungen verursacht werden, können zu katastrophalen Ausfällen führen.
Durch zunehmende Automatisierung und Digitalisierung enthalten Systeme heute Mikroprozessoren, Sensoren und Kommunikationsmodule, die extrem empfindlich auf Spannungsspitzen reagieren. Ein geeigneter Überspannungsschutz (SPD) trägt dazu bei, kostspielige Ausfallzeiten, Datenverlust und Geräteersatz zu vermeiden, indem er überschüssige Energie sicher von kritischen Systemen ableitet.

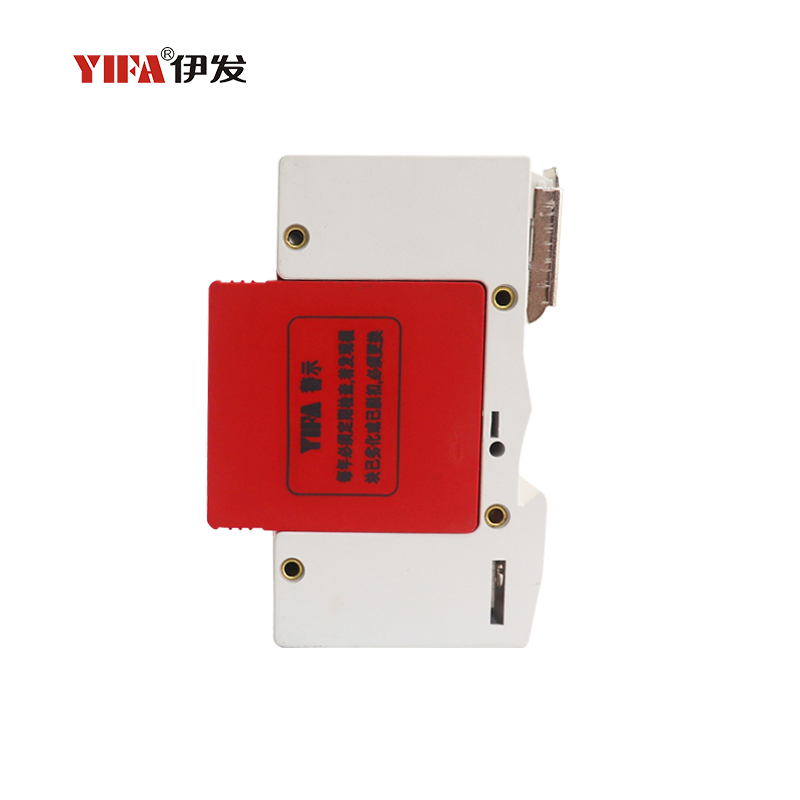

Ein Überspannungsschutzgerät ist eine elektrische Schutzkomponente, die dazu dient, kurzzeitige Überspannungen zu begrenzen und Stoßströme von empfindlichen Geräten abzuleiten. Es fungiert als Schutzbarriere zwischen der Stromquelle und dem elektrischen Verbraucher.
Im Gegensatz zu einfachen Steckdosenleisten mit Überspannungsschutz professionelle Überspannungsschutzgeräte Sie werden an verschiedenen Stellen innerhalb eines elektrischen Systems installiert – beispielsweise an Hausanschlüssen, Verteilerkästen oder direkt an Geräteanschlüssen – und sind so konstruiert, dass sie hohe Energiespitzen verkraften.
Vereinfacht ausgedrückt überwacht ein Überspannungsschutzgerät (SPD) die Spannungspegel und reagiert sofort bei einer Überspannung, indem es die Spannung auf ein sicheres Niveau begrenzt und überschüssige Energie zur Erde ableitet.
Das Verständnis der Überspannungsquellen hilft zu verstehen, warum der Überspannungsschutz umfassend und nicht nur lokal begrenzt sein muss.
Blitzeinschläge: Auch indirekte Blitzeinschläge können in Stromleitungen Hochspannungstransienten auslösen.
Umschaltungen im Stromnetz: Die Wiederherstellung der Stromversorgung, das Umschalten von Kondensatoren und die Fehlerbehebung können große Spannungsspitzen erzeugen.
Störungen im Übertragungssystem: Bei Laständerungen können in Fernleitungen Überspannungen auftreten.
Diese externen Überspannungen erfordern oft Hochleistungs-Überspannungsschutzgeräte, wie z. B. dreiphasige Überspannungsschutzgeräte, um ganze elektrische Systeme zu schützen.
Starten und Stoppen von Motoren
Betrieb von Aufzügen und schweren Maschinen
Schalten von induktiven oder kapazitiven Lasten
Interne statische Entladung
Interne Überspannungen treten weitaus häufiger auf als durch Blitzeinschlag verursachte Überspannungen und sind eine häufige Ursache für die allmähliche Verschlechterung von Geräten.
Das grundlegende Funktionsprinzip eines Überspannungsschutzgeräts besteht in der Spannungsbegrenzung und Energieumleitung.
Unter normalen Bedingungen bleibt der Überspannungsschutz (SPD) inaktiv und hat keinen Einfluss auf den Systembetrieb. Tritt eine Überspannung auf und überschreitet die Spannung einen vordefinierten Schwellenwert, aktiviert sich der SPD sofort.
Das Gerät begrenzt die Spannung auf ein sicheres Niveau.
Überschüssige Energie wird in den Boden abgeleitet.
Der Normalbetrieb wird wieder aufgenommen, sobald die Überspannung nachlässt.
Zu den wichtigsten Leistungsfaktoren gehören Ansprechzeit, Energiebelastbarkeit und Spannungsschutzniveau.
In Überspannungsschutzgeräten kommen unterschiedliche Technologien zum Einsatz, die jeweils für spezifische Anwendungen geeignet sind.
MOVs sind die gebräuchlichsten Überspannungsschutzbauteile. Ihr Widerstand ändert sich sprunghaft, sobald eine Spannung einen Schwellenwert überschreitet, wodurch Stoßströme sicher abgeleitet werden können.
Hohe Energieabsorptionsfähigkeit
Weit verbreitet in Überspannungsschutzgeräten, einschließlich 240-V-Überspannungsschutzgeräten
GDTs nutzen ein ionisiertes Gas, um bei einem plötzlichen Spannungsanstieg Stoßenergie abzuleiten.
Hohe Stoßstrombelastbarkeit
Langsamere Reaktionszeit als MOVs
Oft kombiniert mit anderen Komponenten
TVS-Dioden reagieren extrem schnell und eignen sich ideal zum Schutz empfindlicher Elektronik.
Sehr schnelle Antwort
Geringere Energiekapazität
Üblich in Überspannungsschutzgeräten
Überspannungsschutzgeräte (SPDs) werden nach ihrem Installationsort und Schutzniveau klassifiziert.
Am Haupteingang installiert
Schützt vor direkten Blitzüberspannungen
Wird in Anlagen mit externen Blitzschutzsystemen verwendet
An den Verteilerkästen installiert
Schützt vor Restblitzenergie und internen Überspannungen
Üblicherweise in Industrie- und Gewerbegebäuden
In der Nähe von empfindlichen Geräten installiert.
Bietet Schutz direkt am Einsatzort
Wird häufig für Elektronik, Steuerungssysteme und Kommunikationsgeräte verwendet.
Ein mehrstufiges System mit mehreren Überspannungsschutzgeräten bietet den zuverlässigsten Schutz.
Bei der Auswahl eines Überspannungsschutzgeräts ist das Verständnis der technischen Kennwerte unerlässlich.
MCOV (Maximale Dauerbetriebsspannung): Maximale Spannung, die der Überspannungsschutz (SPD) dauerhaft aushält.
Nennentladestrom (In): Stoßstrom, den das Gerät wiederholt aushalten kann
Maximaler Entladestrom (Imax): Höchster Stoßstrom, den der Überspannungsschutz sicher ableiten kann.
Spannungsschutzpegel (Erhöht): Restspannung wird an das Gerät weitergeleitet
Reaktionszeit: Wie schnell der Überspannungsschutz auf eine Spannungsspitze reagiert
Bei kritischen Systemen wie Aufzügen oder Automatisierungslinien ist die Auswahl eines geeignet dimensionierten Überspannungsschutzgeräts für Aufzüge besonders wichtig.
Hauptverteiler
Heimelektronik und Haushaltsgeräte
Smart-Home-Systeme
In Wohngebäuden werden häufig 240-V-Überspannungsschutzgeräte zum Schutz einphasiger Stromversorgungen eingesetzt.
Fertigungsanlagen
Rechenzentren und Kontrollräume
Aufzüge und Rolltreppen

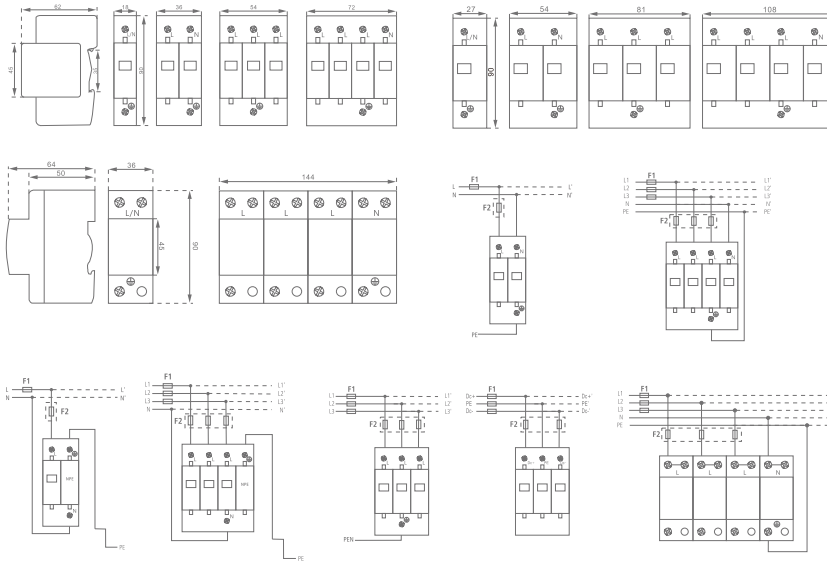

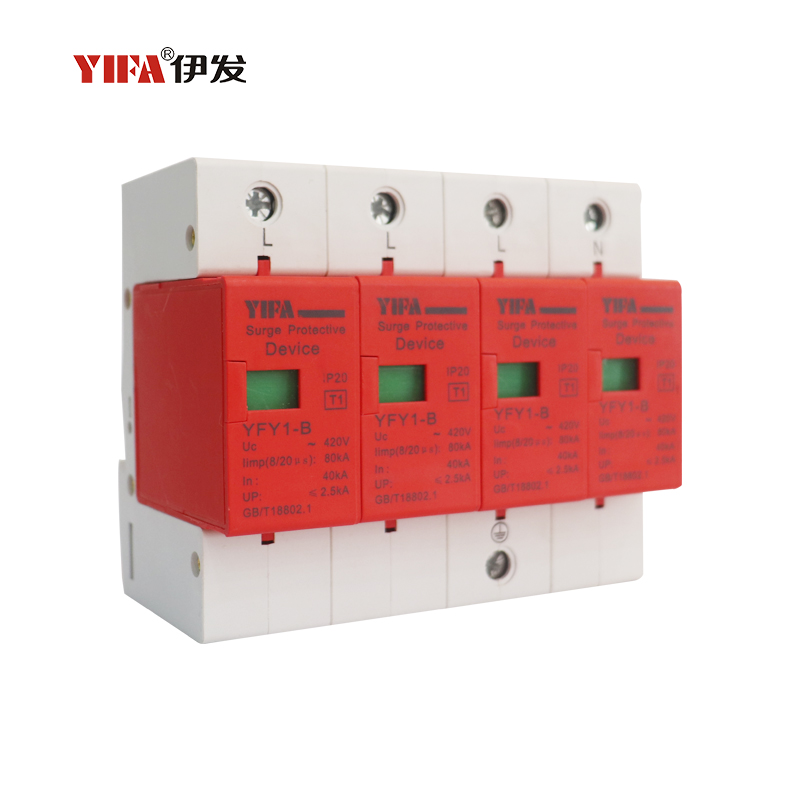

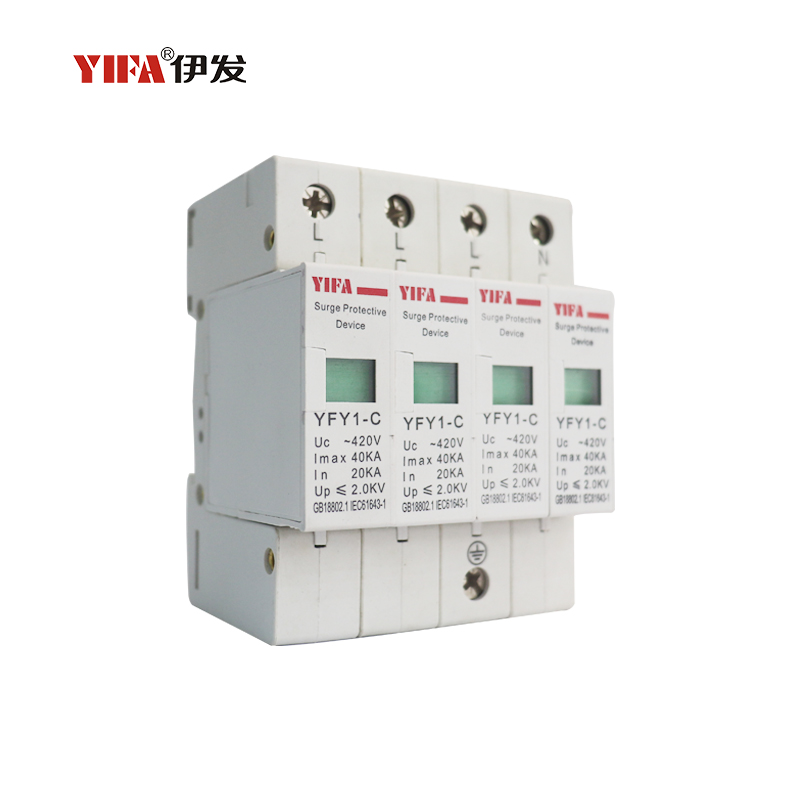

Industrielle Systeme benötigen typischerweise 3-Phasen-Überspannungsschutzgeräte zum Schutz von Motoren, Antrieben und SPSen vor internen Schaltüberspannungen.
Solar-PV-Wechselrichter
Windkraftanlagen
Schienenverkehr und Kommunikationsnetze
Bei diesen Anwendungen sind sowohl Überspannungsschutzgeräte für die Stromversorgung als auch für die Signalübertragung erforderlich, um Daten- und Steuerschaltungen zu schützen.
Internationale Standards gewährleisten Leistung und Sicherheit:
IEC 61643 – Überspannungsschutzgeräte für Niederspannungssysteme
UL 1449 – Sicherheitsnorm für Überdruckventile in Nordamerika
IEEE-Standards – Richtlinien für Überspannungsumgebung und -schutz
Die Einhaltung anerkannter Normen ist bei der Auswahl von Überspannungsschutzlösungen für kritische Infrastrukturen unerlässlich.
Berücksichtigen Sie bei der Auswahl eines SPD Folgendes:
Spannung und Konfiguration des Stromversorgungssystems
Anforderungen an einphasige oder dreiphasige Systeme
Risiko durch Überspannungsbelastung
Art der zu schützenden Ausrüstung
Umweltbedingungen
Bei komplexen Systemen, die Leistungsübertrager mit Überspannungsschutzgeräte bietet umfassenden Schutz sowohl für Energie- als auch für Datenpfade.
Überspannungsschutzgeräte sind ein wesentlicher Bestandteil moderner elektrischer Systeme und schützen wertvolle Geräte vor kurzzeitigen Überspannungen, die durch Blitzeinschläge, Netzstörungen und interne Schaltvorgänge verursacht werden. Durch das Verständnis der Funktionsweise von Überspannungsschutzgeräten, der verschiedenen verfügbaren Typen und der Auswahl der richtigen Nennwerte können Systemplaner und -betreiber die Zuverlässigkeit deutlich verbessern und die langfristigen Wartungskosten senken.
Ein wirksamer Überspannungsschutz ist nicht ein einzelnes Produkt, sondern eine gut durchdachte Strategie, die Strom-, Signal- und Steuerungssysteme auf allen Ebenen eines Stromnetzes schützt.
