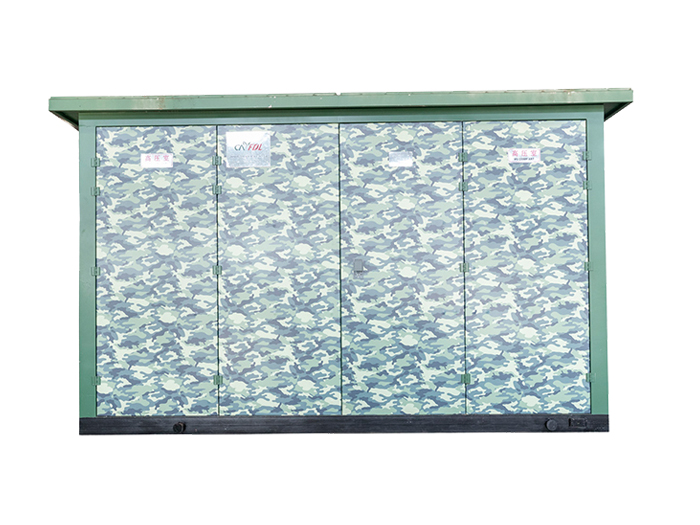

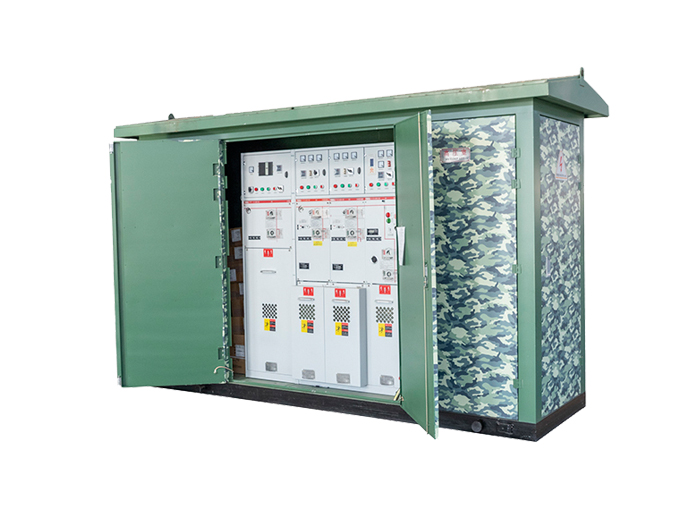

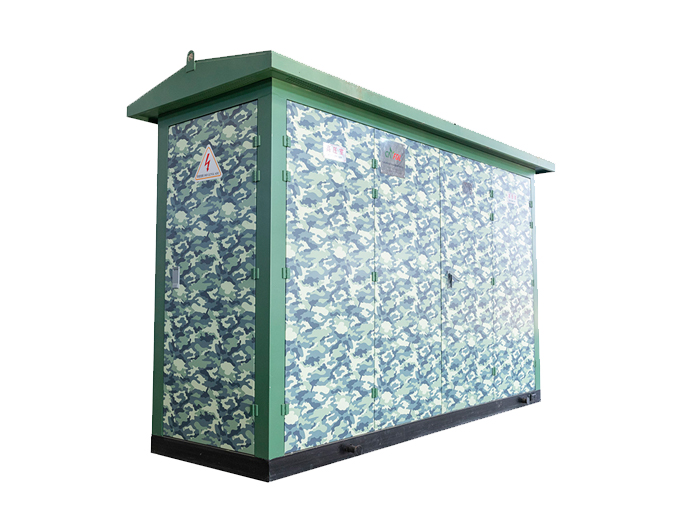

Экологичная объединенная подстанция YFYBW 35 кВ представляет собой интегрированную сборку, которая включает в себя распределительное устройство среднего напряжения, трансформатор и низковольтное распределительное оборудование в один блок. Служив в качестве решения для распределения электроэнергии для городских зданий, жилых сообществ, малых и средних промышленных предприятий и средств горнодобывающей промышленности/нефтяного поля, он имеет высокую степень интеграции, компактную структуру с минимизированной площадью, повышенной надежностью, сниженной рабочей нагрузкой на месте, сокращением циклов внедрения в эксплуатацию и перемещением дизайна. Благодаря индивидуальному внешнему стилю и цветовому схемам, чтобы гармонировать с окружающими средами, это дополнительно обеспечивает эстетическую интеграцию с городскими ландшафтами. Этот продукт представляет собой современную замену для обычных подстанций, связанных с гражданским инженером как в городских, так и в сельских районах, и служит передовым интегрированным решением для проектов развития и реконструкции городских сетей.
Параметр спецификации
| Элемент | Единица | Электрическое оборудование высокого напряжения | Трансформатор | Низкое напряжение электрическое оборудование | |
| Оцененное напряжение | кв | 7.2,12 | 6/0.4、 10/0.4 | 0.4 | |
| Рейтинг | КВА | Тип: 200-1250 | |||
| Тип: 50-400 | |||||
| Рейтинг тока | А | 200-630 | 100-3000 | ||
| Рейтинг разбитый ток | А | Load Switch400-630A | 15-63 | ||
| а | Комбинированное электрическое оборудование зависит от предохранителя | ||||
| Оценка короткого времени выдержит ток | а (xs) | 20x (2) | 200-400KVA | 15x1 | |
| (12,5x4) | 400 кВА | 30x1 | |||
| Выдвинул | ||||
| Элемент | Единица | Электрическое оборудование высокого напряжения | Трансформатор | Электрическое оборудование с низким напряжением |
| Оцененный пик выдержанный ток | а | 31.5, 50 | 200-400KVA | 30 |
| 400 кВА | 63 | |||
| Оценка закрытия тока | а | 31.5, 50 | ||
| Линейная частота выдерживает напряжение | кв | Фаза на землю и фазу аналогично 32, 40 | Нефтяной Ииммерсион: 35/5 минут | <300 В ± 2 кВ |
| Изолированный перелом 34,48 | Сухой тип: 28/5 минут | 300 600 В ± 2,5 кВ | ||
| Влияние инсульта гром | кв | Фаза на землю и фаза аналогично 60: 75 | 75 | |
| Lsolated Fracture75, 85 | 75 | |||
| Уровень шума | дБ | Oilimmersion: <55 | ||
| Сухой тип: <65 | ||||
| Защитный класс | IP23d | |||
| Схема измерения | Выберите различные измерения контура в соответствии с емкостью и режимом выбранного трансформатора. | |||
Преимущество продукта
1. Конфигурация подстанции Подстанция включает в себя распределительную комнату HV, комнату распределительного устройства LV, комната для защиты реле и комнату трансформатора. Распределительные помещения HV/LV и корпуса комнаты для защиты от реле могут быть изготовлены из: панелей алюминиевых сплавов (поверхностные, обработанные анодизацией для повышенной коррозионной стойкости и прочности конструкции), стальные пластины (все компоненты конструкционной стали, обработанные фосффицией) или композитные панели (предлагающие живые эстетики с теплопросматривающими и противоречивой и достопримечательностью). Комната трансформатора оснащена возвышенной защитной сетчатой корпусом (неколенная структура), чтобы обеспечить: (i) оптимальную вентиляцию трансформатора и рассеяние тепла, (ii) соответствие безопасности персонала и оборудования.
2. HV -распределительное устройство
Приспосабливает JYN1-35, KYN10-35 с распределительными устройствами или 35 кВ.
Конфигурации линейки 35 кВ (входящие/исходящие) Поддерживают пользовательские накладные линии или кабельные терминации.
3.
а Для применений с LV-стороной на 10 кВ (примечание: обычно обозначает распределение среднего напряжения; «LV-Side», вероятно, относится к уровню вторичного напряжения распределения):
Установленное оборудование: XGN2-10, KZN1-12, KYN1-12 распределительного устройства; HXGN11-10F, HXGN26-10 (F) Кольцевые единицы (RMU).
беременный Для применения на стороне LV 0,4 кВ:
Оптимизированный пространство конструкция (обычно без выделенных шкафов с распределительным устройством LV) Дома: Выключатели с низкой напряженной мощностью: DW15T, ME, M, F Series Series Circream-Type Lecults.
Выключатели с изготовленными цепь (MCCBS): DZ20, CM, H, S Series.
4. Комната защиты эстафета
Панели питания AC/DC, сигнальные панели, защитные реле, интерфейсные панели SCADA (RTU), единицы связи с несущей или волоконно-оптические терминальные оборудование.
Параметры системы защиты (по требованию пользователя): обычная электромагнитная защита реле или подстанции на основе микропроцессора.

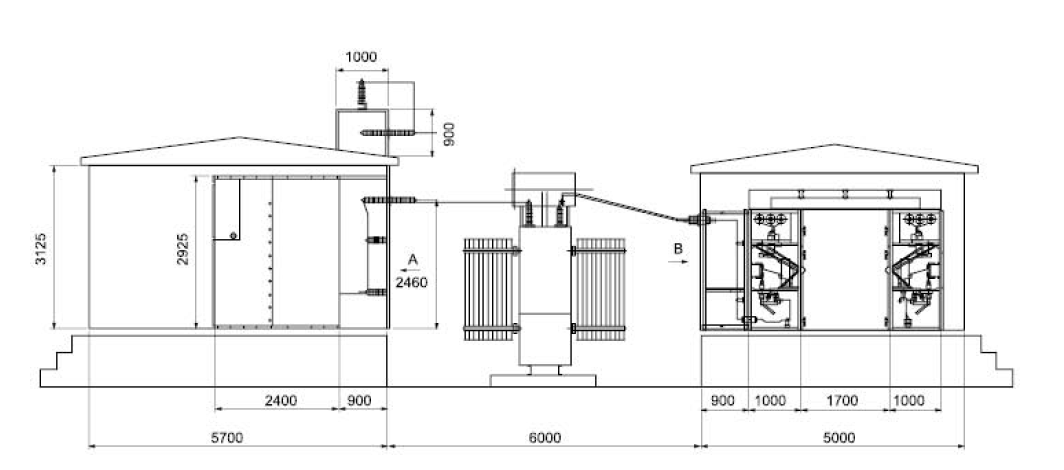

Схема и монтажные размеры
