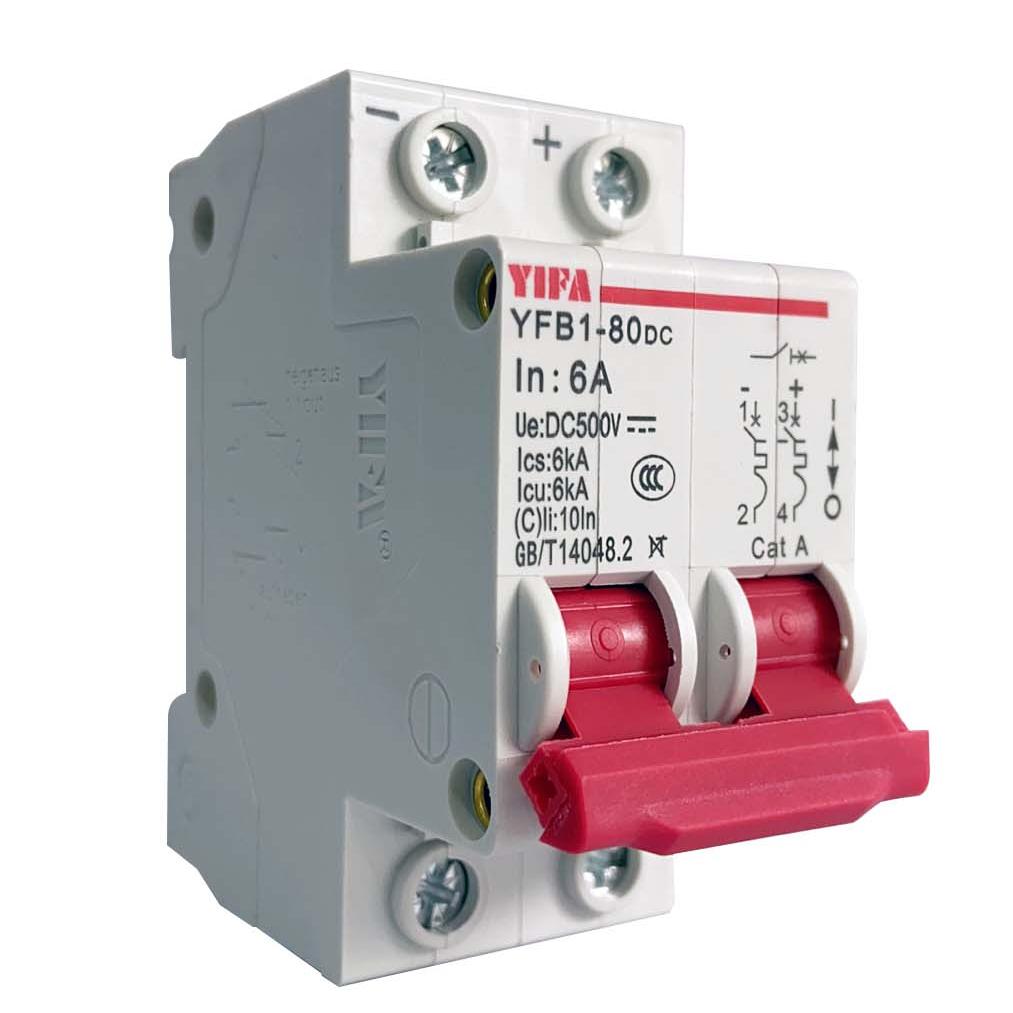

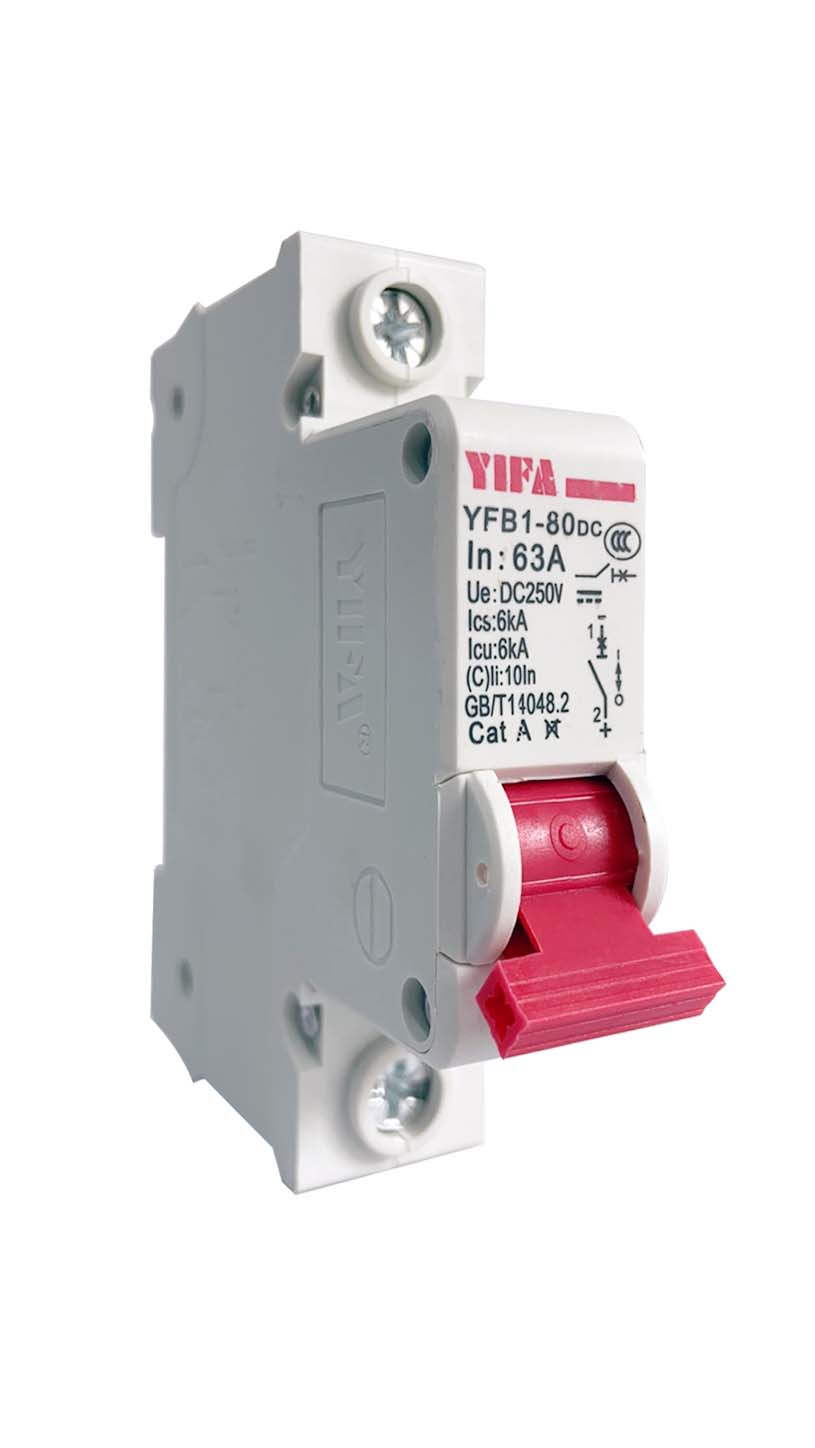

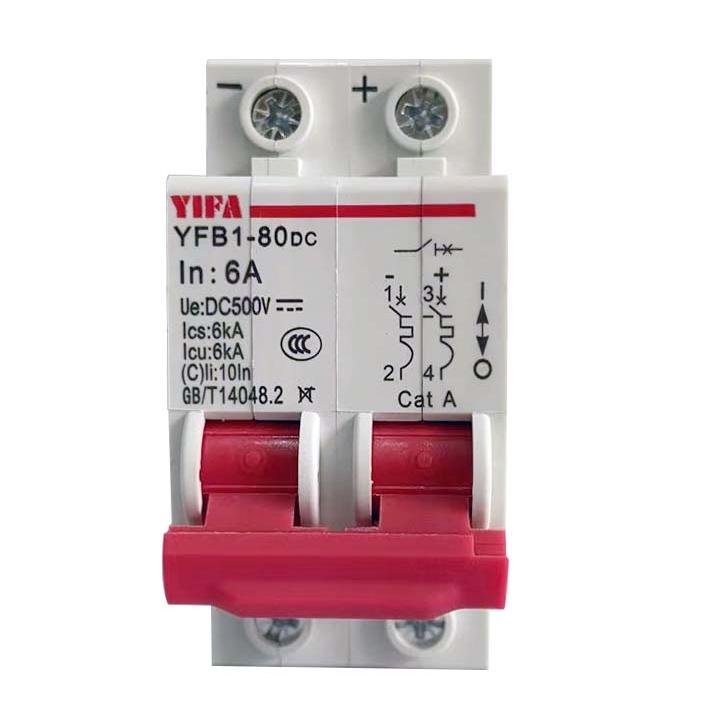

YFB1-80DC Series DC Miniature Turge автоматический выключатель
Мини-автоматический выключатель серии YFB1-80DC подходит для системы схемы постоянного тока, номинального рабочего напряжения DC220V, номинального тока до 80a, для перегрузки и защиты линии короткого замыкания, Canalso можно использовать в качестве линии нечастого преобразования операции. Показ подход подходит для коммерческих офисных зданий, жилых зданий и аналогичных мест.
Параметр спецификации
Оцененный автоматический выключатель Ток: 1a, 2a, 3a, 4a6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a, 80a;
Технический параметр:
1. Форма питания устройства мгновенного выпуска схема выключателя - тип C, и
Другие типы пользователей могут размещать специальные заказы;
2. Оценка протаскивающейся пропускной способности с номинальной пропускной способностью: YFB1-80DC, ICS = ICU6KA3) Схема
Установки защиты от перерыва.
Механическая электрическая жизнь жизнь: 4000 раз;
Механическая жизнь: 20000 раз.
| Нет. | Рейтинг тока (а) | Стартовое состояние | Тестовый ток | Исправлено время | Ожидаемый результат | |
| 1 | In≤80 | холодный | 1,13 дюйма | T≥1H | не похот | |
| 2 | In≤80 | Сразу после предыдущего эксперимента | 1,45 дюйма | t <1H | путешествие | |
| 3 | In≤32 | холодный | 2,55 дюйма | 1S | путешествие | | |
| В> 32 | 1S | |||||
| 4 | Тип c | холодный | 5 дюймов | t≥0,1 с | не похот | |
| 10ln | T <01.S | путешествие | ||||
Преимущество продукта
Этот продукт соответствует стандартам GBT14048.2,1EC60947-2 с международным продвинутым уровнем.
1. Высокая номинальная пропускная способность, до 7,5 к.А;
2. Рабочий механизм выключателя цепи - это бесплатный механизм отключения с хранением энергии, и контакт быстро закрыт, что преодолевает побочные эффекты, вызванные скоростью ручной работы ручной работы, и значительно улучшает срок службы продукта, в нормальной работе контакт может оставаться только в закрытом или отключенном положении:
3. Комбинированный терминал с защитой контакта с пальцами, высокой производительности установки.
Схема и монтажные размеры
