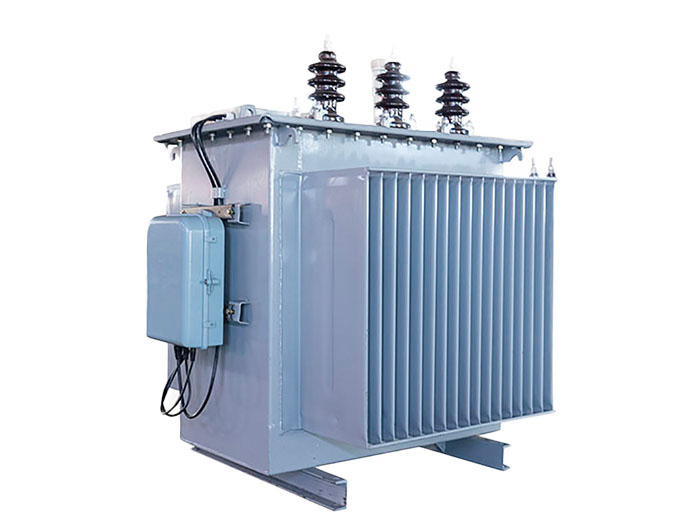

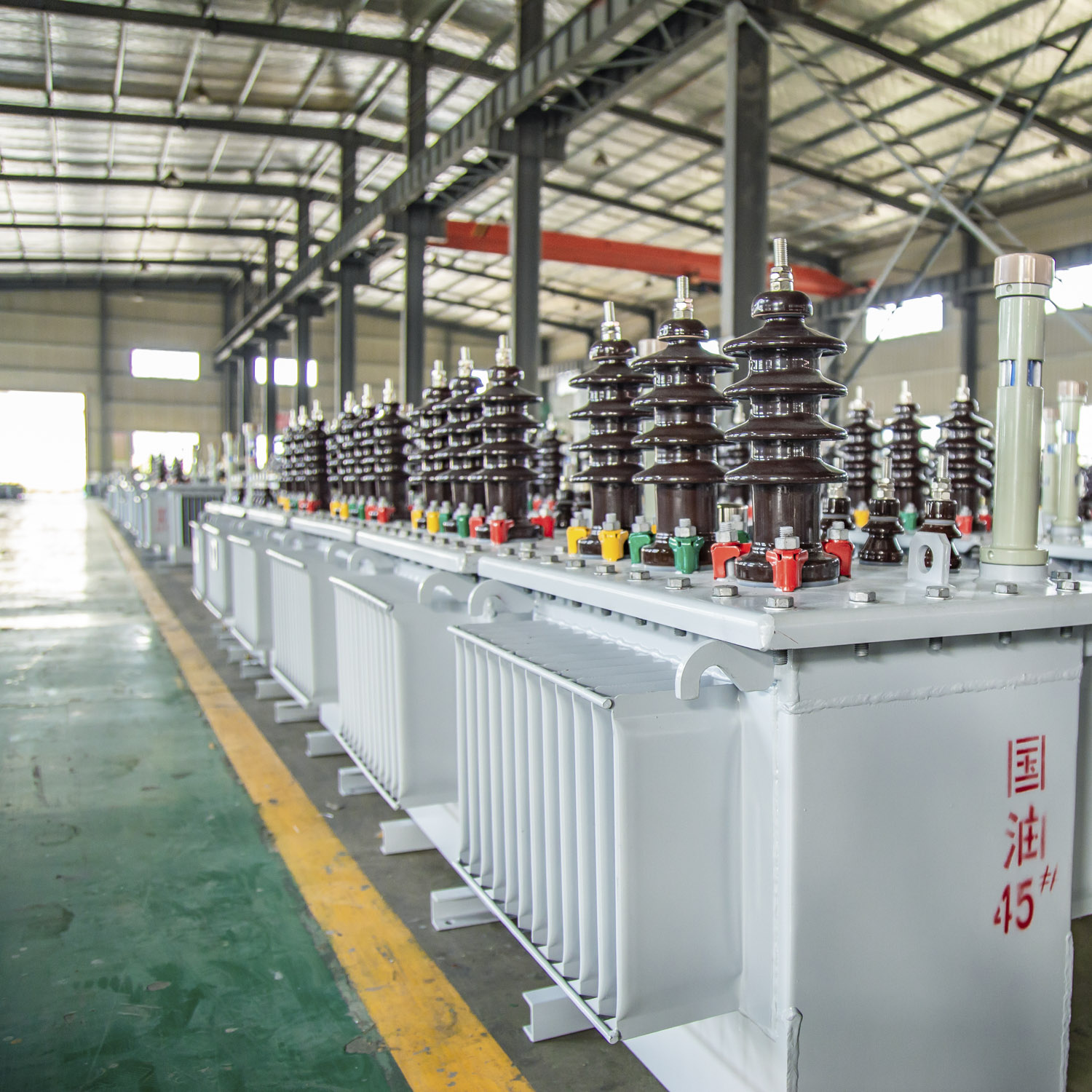

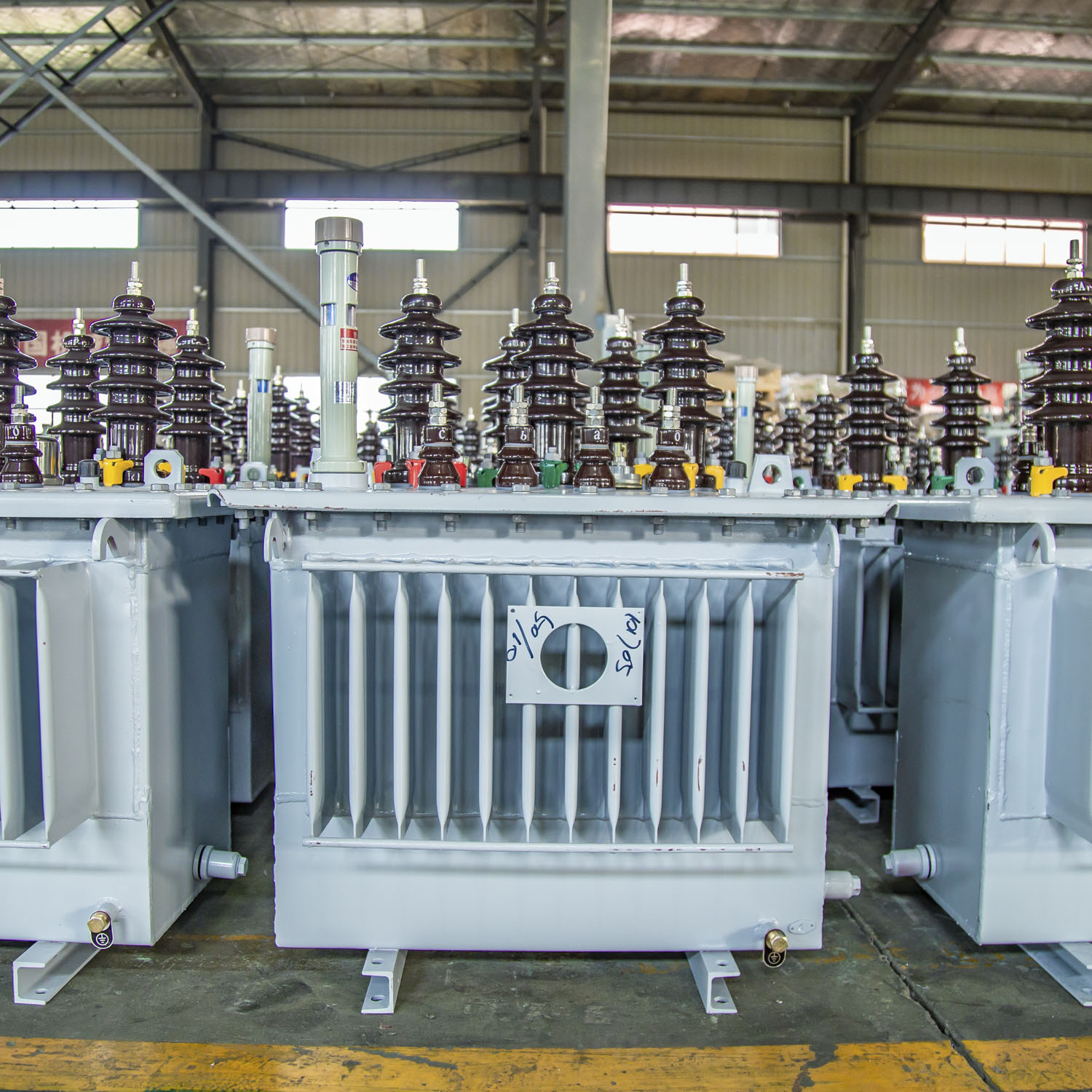

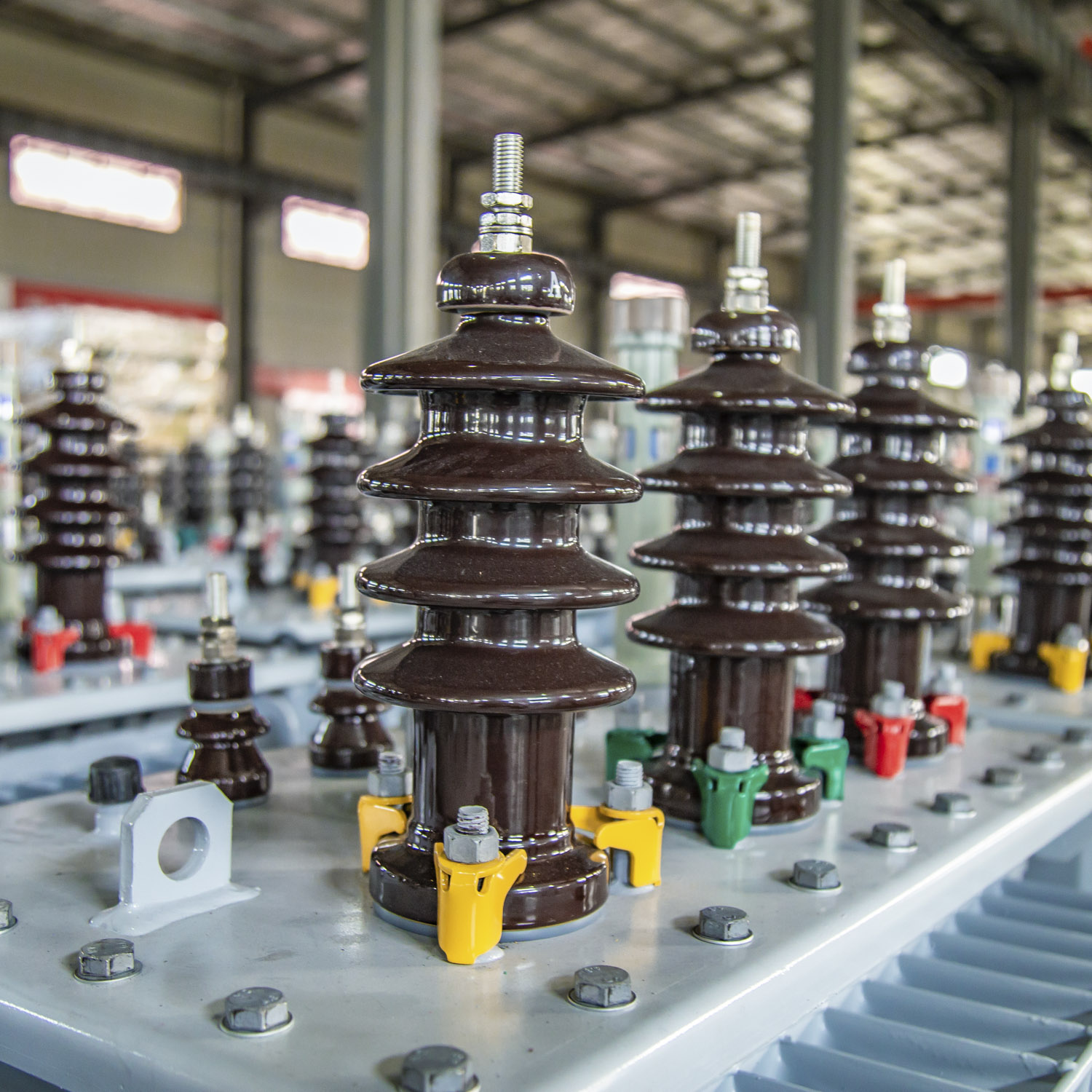

S11 Series 10 кВ распределительный трансформатор
Эти трансформаторы, необходимые для высоковольтных энергетических систем, используют нефтяные ядра железа и обмотки, чтобы обеспечить эффективную изоляцию, рассеяние тепла и долговечность. Идеально подходит для подстанций и отраслей, они обеспечивают перегрузку и длительный срок службы с обычным обслуживанием.

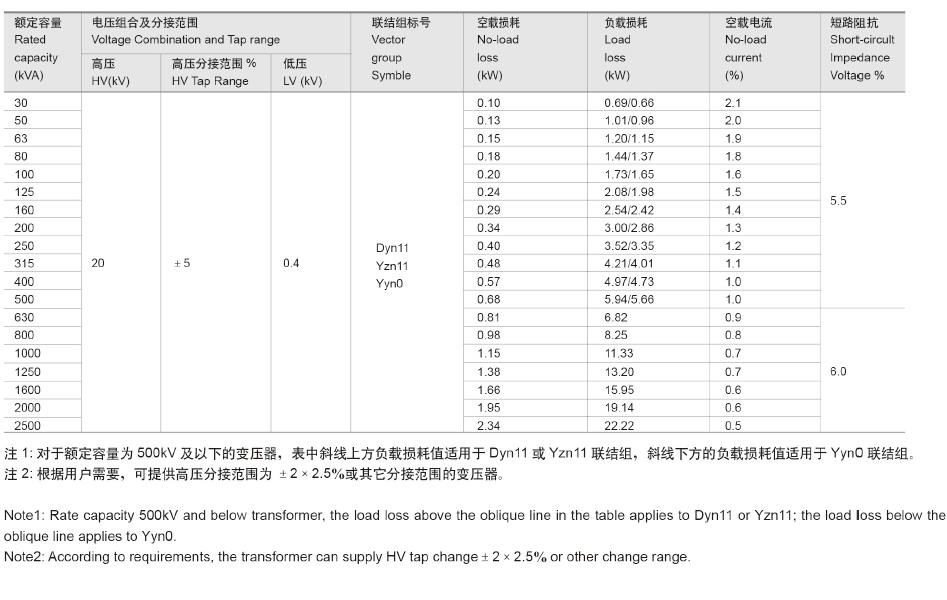

Параметр спецификации
Трехфазная дуплексная обмотка 30 кВА-2500 кВА.
| Рейтинг емкость (KVA) | Сочетание напряжения и диапазон нажатия | Вектор группа Символ | Потеря (кВт) | Без нагрузки текущий(%) | Импеданс Напряжение | Вес (т) | Граничное измерение (мм) LXWXH | Измерение вертикально/ горизонтальный (мм) | ||||||
| HV (KV) | HV Последний диапазон | LV (KV) | Без нагрузки | Нагрузка | Тело | Масло | Общий | Всемогущий | Un-omniseal | |||||
| 30 | 6 6.3 10 10.5 11 | ±5 ±2×2.5 | 0.4 | Мелодия Yznll Yyn0 | 0.10 | 0.63/0.60 | 2.3 | 40 | 0.22 | 0.10 | 039 | 1050×570×1100 | 1105×570×1185 | 350/400 |
| 50 | 0.13 | 0.91/0.87 | 2.0 | 0.28 | 0.12 | 0.53 | 1080×600×1150 | 1080×600×1120 | 350/400 | |||||
| 63 | 0.15 | 1.09/1.04 | 1.9 | 035 | 012 | 0.59 | 1100×635×1150 | 1100×635×1300 | 350/400 | |||||
| 80 | 0.18 | 131/1.25 | 1.9 | 0.41 | 0.14 | 0.67 | 1150×675×1095 | 1150×675×1245 | 400/400 | |||||
| 100 | 0.20 | 1.58/1.50 | 1.8 | 047 | 015 | 0.75 | 170×710×1220 | 1170×715×1370 | 450/400 | |||||
| 125 | 0.24 | 1.89/1.80 | 1.7 | 0.53 | 0.16 | 0.83 | 1230×740×1270 | 1230×740×1420 | 550/550 | |||||
| 160 | 0.28 | 2.31/2.20 | 1.6 | 062 | 0.18 | 0.96 | 980×650×1230 | 1320×800×1410 | 550/550 | |||||
| 200 | 0.34 | 2.73/2.60 | 1.5 | 0.69 | 0.20 | 1.09 | 1000×730×1280 | 1330×770×1510 | 550/550 | |||||
| 250 | 0.40 | 3.20/3.05 | 1.4 | 0.84 | 0.23 | 1.28 | 1180×740×1230 | 1380×770×1530 | 550/550 | |||||
| 315 | 0.48 | 3.83/3.65 | 1.4 | 0.98 | 0.24 | 1.47 | 1240×800×1330 | 1500×870×1610 | 550/550 | |||||
| 400 | 0.57 | 4.52/4.30 | 1.3 | 1.03 | 0.30 | 1.62 | 1340×880×1260 | 1550×900×1650 | 550/550 | |||||
| 500 | 0.68 | 5.41/5.15 | 1.2 | 1.37 | 0.31 | 2.04 | 1430×960×1310 | 1680×970×1730 | 660/660 | |||||
| 630 | Мелодия Yyn0 | 0.81 | 6.20 | 1.1 | 4.5 | 1.53 | 0.45 | 2.33 | 1510×950×1420 | 1700×970×1850 | 660/660 | |||
| 800 | 0.98 | 7.50 | 1.0 | 1.710 | 0.49 | 2.67 | 1750×985×1650 | 1750×985×1980 | 820/820 | |||||
| 1000 | 1.15 | 10.30 | 1.0 | 2.20 | 0.57 | 3.10 | 1840×1140×1770 | 1840×1040×1970 | 820/820 | |||||
| 1250 | 1.36 | 12.00 | 0.9 | 2.47 | 0.67 | 3.70 | 1930×1200×1810 | 1930×1200×2020 | 820/820 | |||||
| 1600 | 1.64 | 14.50 | 0.8 | 2.85 | 0.79 | 4.20 | 2100×1300×1930 | 2100×1300×2150 | 820/820 | |||||
| 2000 | 1.96 | 17.80 | 0.5 | 3.75 | 0.98 | 4.84 | 2150×1640×1950 | 2150×1640×2170 | 1070/1070 | |||||
| 2500 | 2.31 | 20.70 | 0.4 | 3.72 | 1.18 | 5.76 | 2160×1750×1970 | 2160×1750×2190 | 1070/1070 | |||||
| 630 кВА ~ 6300 кВА 3-фазная дуплексная обмотка Неисшитая трансформатор, изменяющий TAP | ||||||||||||
| Рейтинг емкость (KVA) | Сочетание напряжения и КАН -ЛИГКИ | Вектор группа Символ | Потеря (кВт) | Без нагрузки текущий(% |  Импедансолтинг | Вес (т) | Измерение вертикально/ горизонтальный (мм) | |||||
| HV (KV) | Что Диапазон(%) | LV (KV) | Без нагрузки | Нагрузка | Тело | Масло | Общий | |||||
| 630 | 6 6.3 10 10.5 11 | ±5 ±2×2.5 | 3 3.15 6.3 | YD11 | 0.84 | 6.93 | 1.1 | 5.5 | 1.78 | 0.45 | 2.71 | 750/660 |
| 800 | 1.02 | 8.46 | 1.0 | 2.10 | 0.52 | 3.31 | 850/660 | |||||
| 1000 | 1.20 | 9.92 | 1.0 | 2.58 | 0.60 | 3.86 | 850/820 | |||||
| 1250 | 1.42 | 11.80 | 0.9 | 2.88 | 0.70 | 4.37 | 850/820 | |||||
| 1600 | 1.71 | 14.11 | 0.8 | 3.40 | 0.78 | 4.76 | 900/820 | |||||
| 2000 | 2.04 | 16.93 | 0.8 | 3.80 | 0.89 | 5.57 | 900/820 | |||||
| 2500 | 2.40 | 19.67 | 0.8 | 4.35 | 0.96 | 6.67 | 1070/1070 | |||||
| 3150 | 2.84 | 23.09 | 0.7 | 4.94 | 1.18 | 8.50 | 1070/1070 | |||||
| 4000 | 10 10.5 11 | 3.1563 | 3.48 | 27.36 | 07 | 5.90 | 1.58 | 9.85 | 1070/1070 | |||
| 5000 | 4.16 | 31.38 | 0.7 | 6.85 | 1.76 | 11.58 | 1070/1070 | |||||
| 6300 | 4.96 | 35.06 | 0.6 | 7.92 | 1.91 | 13.65 | 1070/1070 | |||||
| ПРИМЕЧАНИЕ 1: В соответствии с требованиями трансформатор может поставлять изменение HVTAP ± 2 × 2,5%. | ||||||||||||
| 200 кВА ~ 2500 кВА3-фазовой дуплексной обмотки на нагрузке с изменением крана | ||||||||||||
Рейтинг емкость (KVA) | Сочетание напряжения и КАН -ЛИГКИ | Вектор группа Символ | Потеря (кВт) | Без нагрузки) текущий(% | Импеданс Напряжение | Вес (т) | Измерение вертикально/ горизонтальный (мм) | |||||
| HV (KV) | Hv. Диапазон (% | LV (KV) | Без нагрузки | Нагрузка | Тело | Масло | Общий | |||||
| 200 | 6 6.3 10 | ±4×2.5 | 0.4 | Dnyll Yyn0 | 0.39 | 2.91 | 1.5 | 4.0 | 0.98 | 0.26 | 1.53 | 550/550 |
| 250 | 0.45 | 3.42 | 1.4 | 1.07 | 0.31 | 1.74 | 650/550 | |||||
| 315 | 0.54 | 4.10 | 1.4 | 1.32 | 0.35 | 1.98 | 650/550 | |||||
| 400 | 0.65 | 4.96 | 1.3 | 1.58 | 0.43 | 2.27 | 750/550 | |||||
| 500 | 0.77 | 5.90 | 1.2 | 1.75 | 0.45 | 2.50 | 750/660 | |||||
| 630 | 0.97 | 7.27 | 1.1 | 4.5 | 1.90 | 0.53 | 2.92 | 750/660 | ||||
| 800 | 1.13 | 8.89 | 1.0 | 2.15 | 0.60 | 3.32 | 850/660 | |||||
| 1000 | 1.38 | 10.43 | 1.0 | 2.48 | 0.68 | 3.71 | 850/820 | |||||
| 1250 | 1.58 | 12.40 | 0.9 | 2.62 | 0.77 | 4.20 | 850/820 | |||||
| 1600 | 1.94 | 14.79 | 0.8 | 3.10 | 0.88 | 4.85 | 900/820 | |||||
| 2000 | 2.27 | 18.69 | 0.6 | 3.98 | 1.08 | 5.88 | 900/820 | |||||
| 2500 | 252 | 21.74 | 0.6 | 3.95 | 1.30 | 6.37 | 1070/1070 | |||||
| ПРИМЕЧАНИЕ1: Согласно требованиям, трансформатор может поставлять напряжение обмотки HV 10,5 квэнд 11 кВ. Примечание2: Согласно требованиям, трансформатор может поставлять 0,69 кВ. | ||||||||||||
Преимущество продукта
1. Преобразование напряжения и передача энергии:
Основная функция распределительного трансформатора заключается в изменении напряжения. Это может уменьшить высокое напряжение до напряжения, подходящего для
Распределительная сеть и в то же время регулируйте ток на соответствующий уровень, тем самым достигая эффективной передачи электрической энергии.
2. Повышение эффективности и безопасность передачи мощности:
Снижение напряжения, распределительные трансформаторы могут снизить потери энергии во время передачи энергии, тем самым улучшая
эффективность всей энергосистемы.

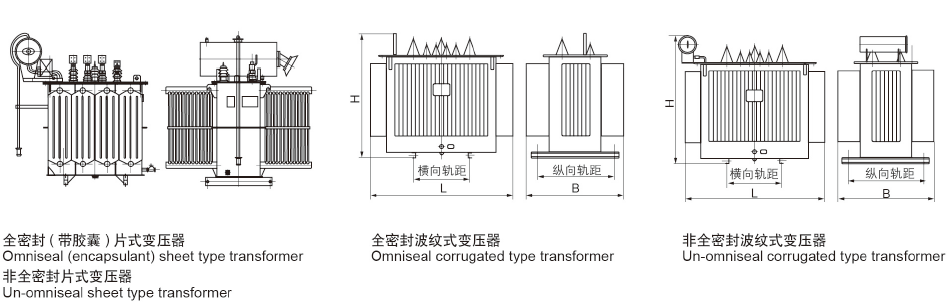

Схема и монтажные размеры
