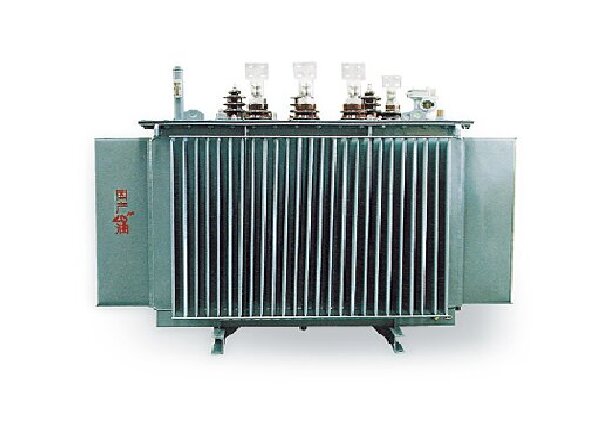

S10 Series 10 кВ распределительный трансформатор
Эти трансформаторы, необходимые для высоковольтных энергетических систем, используют нефтяные ядра железа и обмотки, чтобы обеспечить эффективную изоляцию, рассеяние тепла и долговечность. Идеально подходит для подстанций и отраслей, они обеспечивают перегрузку и длительный срок службы с обычным обслуживанием.

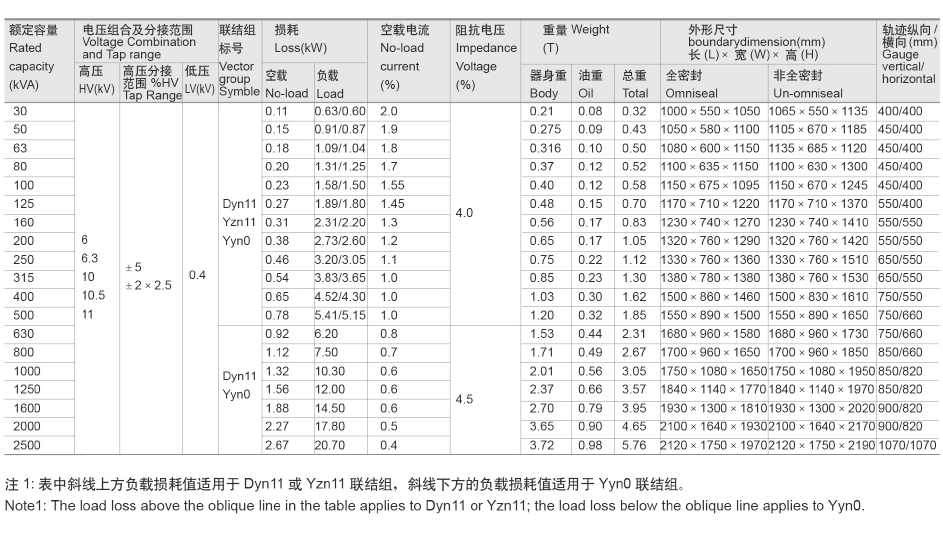

Параметр спецификации
| 30 кВА ~ 2500 кВА Трехфазная дуплексная обмотка Неиседовая трансформатор распределительного распределения | ||||||||||||||
| Рейтинг емкость (KVA) | Сочетание напряжения и диапазон нажатия | Вектор группа символ | Потеря (кВт) | Без нагрузки текущий(%) | Импеданс Напряжение | Вес (т) | BoundaryDimension (NM) LXWXH | Датчик вертикаль горизонтальный (мм) | ||||||
| Hv. (КВ) | HV Последний диапазон | LV (KV) | Без нагрузки | Нагрузка | Всемогущий | Un-omniseal | ||||||||
| Тело | Масло | Общий | ||||||||||||
| 30 | 6 6.3 10 10.5 11 | ±5 ±2×2.5 | 0.4 | DN11 Yzn1 Yyn0 | 0.11 | 0.63/0.60 | 2.0 | 0.21 | 0.08 | 0.32 | 1000x550x1050 | 1065x550x1135 | 400/400 | |
| 50 | 0.15 | 0.91/0.87 | 1.9 | 0.275 | 0.09 | 0.43 | 1050x580x1100 | 1105x670x1185 | 450/400 | |||||
| 63 | 0.18 | 1.09/1.04 | 1.8 | 0.316 | 0.10 | 0.50 | 1080x600x1150 | 1135x685x1120 | 450/400 | |||||
| 80 | 0.20 | 1.31/1.25 | 1.7 | 0.37 | 0.12 | 0.52 | 1100x635x1150 | 1100x630x1300 | 450/400 | |||||
| 100 | 0.23 | 1.58/1.50 | 1.55 | 0.40 | 0.12 | 0.58 | 1150x675x1095 | 1150x670x1245 | 450/400 | |||||
| 125 | 0.27 | 1.89/1.80 | 1.45 | 4.0 | 0.48 | 0.15 | 0.70 | 1170×710×1220 | 1170×710×1370 | 550/400 | ||||
| 160 | 0.31 | 2.31/2.20 | 1.3 | 0.56 | 0.17 | 0.83 | 1230x740x1270 | 1230x740x1410 | 550/550 | |||||
| 200 | 0.38 | 2.73/2.60 | 1.2 | 0.65 | 0.17 | 1.05 | 1320x760x1290 | 1320x760x1420 | 550/550 | |||||
| 250 | 0.46 | 3.20/3.05 | 1.1 | 0.75 | 0.22 | 1.12 | 1330x760x1360 | 1330x760x1510 | 650/550 | |||||
| 315 | 0.54 | 3.83/3.65 | 1.0 | 0.85 | 0.23 | 1.30 | 1380×780×1380 | 1380×760×1530 | 650/550 | |||||
| 400 | 0.65 | 4.52/4.30 | 1.0 | 1.03 | 0.30 | 1.62 | 1500x860x1460 | 1500x830x1610 | 750/550 | |||||
| 500 | 0.78 | 5.41/5.15 | 1.0 | 1.20 | 0.32 | 1.85 | 1550x890x1500 | 1550x890x1650 | 750/660 | |||||
| 630 | Dyn11yyn0 | 0.92 | 6.20 | 0.8 | 4.5 | 1.53 | 0.44 | 2.31 | 1680x960x1580 | 1680x960x1730 | 750/660 | |||
| 800 | 1.12 | 7.50 | 0.7 | 1.71 | 0.49 | 2.67 | 1700x960x1580 | 1700x960x1850 | 850/660 | |||||
| 1000 | 1.32 | 10.30 | 0.6 | 2.01 | 0.56 | 3.05 | 1750x1080x1650 | 1750x1080x1950 | 850/820 | |||||
| 1250 | 1.56 | 12.00 | 0.6 | 2.37 | 0.66 | 3.57 | 1840x1140x1770 | 1840x1140x1970 | 850/820 | |||||
| 1600 | 1.88 | 14.50 | 0.6 | 2.70 | 0.79 | 3.95 | 1930x1300x1810 | 1930x1300x2020 | 900/820 | |||||
| 2000 | 2.27 | 17.80 | 0.5 | 3.65 | 0.90 | 4.65 | 2100x1640x1930 | 2100x1640x2170 | 900/820 | |||||
| 2500 | 2.67 | 2070 | 0.4 | 3.72 | 0.98 | 5.76 | 2120x1750x1970 | 2120x1750x2190 | 1070/1070 | |||||
| ПРИМЕЧАНИЕ 1: Потеря нагрузки над наклонной линией в таблице применяется к DYN11 или YZN11; Потеря нагрузки ниже обязательств Lineapplies до YYN0. | ||||||||||||||
| 630KVA-6300KVA3-фасазинопоз | ||||||||||||
| Рейтинг емкость (KVA) | Сочетание напряжения и КАН -ЛИГКИ | Вектор группа Символ | Losskw | Без нагрузки текущий (%) | Импеданс Напряжение | Вес (т) | Датчик вертикали горизонтальный (мм) | |||||
| WHIKV) | Что Диапазон%) | LVIKV) | No-oad | Нагрузка | Тело | Масло | Общий | |||||
| 630 | 6 6.3 10 10.5 11 | ±5 ±2×2.5 | 3 3.15 6.3 | YD11 | 0.82 | 6.95 | 1.1 | 5.5 | 1.65 | 0.45 | 2.61 | 750/660 |
| 800 | 1.01 | 8.46 | 1.0 | 1.90 | 0.52 | 3.11 | 850/660 | |||||
| 1000 | 1.18 | 9.92 | 1.0 | 2.18 | 0.60 | 3.66 | 850/820 | |||||
| 1290 | 1.40 | 11.80 | 0.9 | 2.48 | 0.70 | 4.07 | 850/820 | |||||
| 1600 | 1.69 | 14.11 | 0.8 | 2.68 | 0.78 | 4.46 | 900/820 | |||||
| 2000 | 2.02 | 16.93 | 0.8 | 3.10 | 0.89 | 5.27 | 900/820 | |||||
| 2500 | 2.38 | 19.67 | 0.8 | 3.82 | 0.96 | 6.37 | 1070/1070 | |||||
| 3150 | 2.81 | 23.09 | 0.7 | 4.44 | 1.18 | 7.80 | 1070/1070 | |||||
| 4000 | 10 10.5 11 | 3.15 6.3 | 3.46 | 27.36 | 0.7 | 5.30 | 1.55 | 9.35 | 1070/1070 | |||
| 5000 | 4.10 | 31.38 | 0.7 | 6.25 | 1.76 | 11.08 | 1070/1070 | |||||
| 6300 | 4.90 | 35.06 | 0.6 | 7.32 | 1.95 | 13.15 | 1070/1070 | |||||
| ПРИМЕЧАНИЕ 1: В соответствии с требованиями, изменение HVTAP Transforcan Supply ± 2 × 2,5% | ||||||||||||
| 200 кВА ~ 2500 кВА3-фазовой дуплексной обмотки на нагрузке с изменением крана | ||||||||||||
| Рейтинг емкость (KVA) | Комбинация класса и КАН -ЛИГКИ | Вектор группа Символ | LossKW) | Без нагрузки текущий (%) | Импеданс Напряжение | Вес (t) | Измерение вертикально/горизонтальный | |||||
| HV (KV) | Hv. Rangel1%) | LVIKV) | Без нагрузки | Нагрузка | Тело | Масло | Общий | |||||
| 200 | 6 6.3 10 | ±4×2.5 | 0.4 | DNY11 Yyn0 | 0.38 | 2.91 | 1.5 | 4.0 | 0.88 | 0.26 | 1.43 | 550/550 |
| 250 | 0.45 | 3.42 | 1.4 | 0.97 | 0.31 | 1.64 | 650/550 | |||||
| 315 | 0.54 | 4.10 | 1.4 | 1.12 | 0.35 | 1.78 | 650/550 | |||||
| 400 | 0.64 | 4.96 | 1.3 | 1.28 | 0.43 | 2.07 | 750/550 | |||||
| 500 | 0.77 | 5.90 | 1.2 | 1.45 | 0.45 | 2.30 | 750/660 | |||||
| 630 | 0.96 | 7.27 | 1.1 | 4.5 | 1.70 | 0.53 | 2.72 | 750/660 | ||||
| 800 | 1.12 | 8.89 | 1.0 | 1.95 | 0.60 | 3.12 | 850/660 | |||||
| 1000 | 1.36 | 10.43 | 1.0 | 2.218 | 0.68 | 3.51 | 850/820 | |||||
| 1250 | 1.56 | 12.40 | 0.9 | 2.42 | 0.77 | 4.00 | 850/820 | |||||
| 1600 | 1.92 | 14.19 | 0.8 | 2.87 | 0.88 | 4.650 | 900/820 | |||||
| 2000 | 2.268 | 18.69 | 0.6 | 3.87 | 0.99 | 5.51 | 900/820 | |||||
| 2500 | 2.52 | 21.74 | 0.6 | 3.94 | 1.08 | 6.75 | 1070/1070 | |||||
| Примечание1: Согласно требованиям, трансформатор может поставлять напряжение обмотки HV 10,5 кВ и 11 кВ. Примечание 2: Согласно требованию, трансформатор может поставлять LV 0,69 кВ. | ||||||||||||
Преимущество продукта
1. Превосходная эффективность охлаждения
Изоляционное масло обеспечивает отличную тепловой диссипацию, что обеспечивает более высокую перегрузку и устойчивую производительность в сценариях с высокой нагрузкой (например, 1,3-× номинальная емкость в течение 2 часов). Это делает их идеальными для промышленных и коммунальных применений.2. Высокая толерантность к напряжению
При надежной изоляции от диэлектрического масла они поддерживают уровни напряжения, превышающие 35 кВ (до 110 кВ+), подходящие для сетей передачи и больших подстанций.3. Улучшенная тепловая стабильность
Циркуляция масла предотвращает горячие точки, что обеспечивает стабильную работу при высоких температурах. Запечатанные конструкции (например, резервуары консерваторов) сводят к минимуму окисление и влажность.4. Более низкие уровни шума
Масло ослабляет вибрации ядра, снижая эксплуатационный шум до 50–60 дБ (а), тише, чем многие альтернативы сухого типа при тяжелых нагрузках.5. Экономическая эффективность
Более низкие производственные затраты и длительный срок службы (20–30 лет при техническом обслуживании) обеспечивают долгосрочные экономические выгоды, особенно для качества> 1000 кВА.6. Сильная возможность противостояния короткого замыкания
Механически армированные обмотки и изоляция масла обеспечивают высокую устойчивость к токам короткого замыкания, что имеет решающее значение для стабильности сетки.7. Адаптивность к суровой среде
Подходит для наружных установок (например, подстанций, установленных на полюсах) и экстремального климата, включая холодные области со специально разработанным маслом.

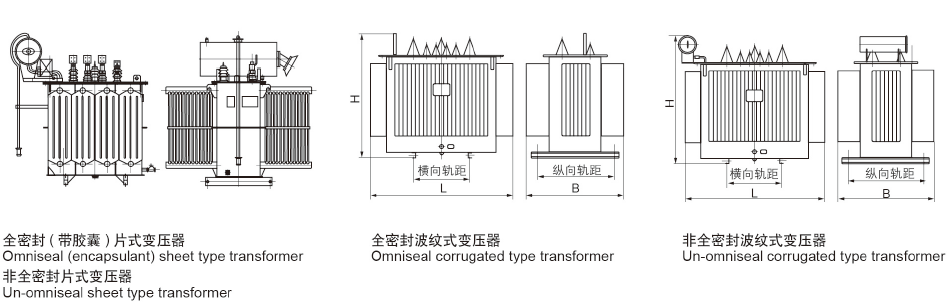

Схема и монтажные размеры
