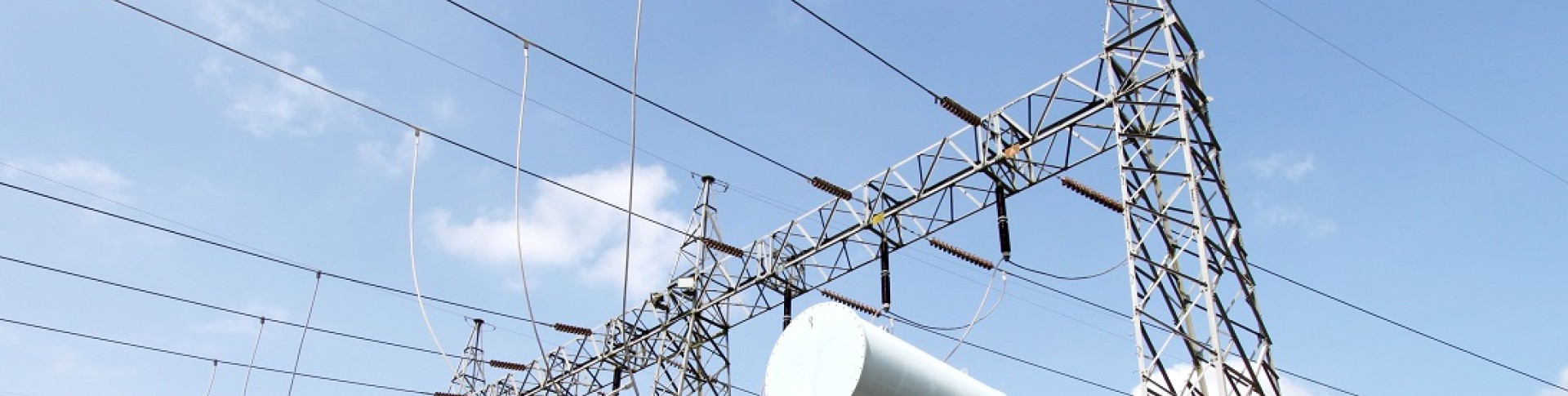

उप-स्टेशन

सबस्टेशन एक विद्युत सुविधा है जो वोल्टेज स्तरों को परिवर्तित करती है (जैसे, एसी वोल्टेज को ऊपर/नीचे करना) और अंतःसंबद्ध ग्रिडों के माध्यम से अंतिम उपयोगकर्ताओं को बिजली वितरित करती है। इसके मुख्य कार्यों में वोल्टेज रूपांतरण, सर्किट सुरक्षा और ऊर्जा प्रवाह नियंत्रण शामिल हैं।

1. ट्रांसमिशन हानि को कम करें: उच्च वोल्टेज ट्रांसमिशन लंबी दूरी पर ऊर्जा हानि को कम करता है।

2. वोल्टेज रूपांतरण सक्षम करें: ट्रांसफार्मर आवासीय/औद्योगिक उपयोगकर्ताओं को सुरक्षित वितरण के लिए वोल्टेज को कम करते हैं।
‌
3. ग्रिड स्थिरता का प्रबंधन करें: बिजली कटौती को रोकने के लिए बिजली प्रवाह की निगरानी और नियंत्रण करें।

मुख्य उपकरण में शामिल हैं:

ट्रांसफार्मर: वोल्टेज स्तर (स्टेप-अप/स्टेप-डाउन) को परिवर्तित करता है।
‌
सर्किट ब्रेकर: स्वचालित रूप से दोष धाराओं को बाधित करता है।

डिस्कनेक्टर (आइसोलेटर स्विच): रखरखाव के दौरान विद्युत अलगाव सुनिश्चित करता है।

वर्तमान ट्रांसफार्मर (सीटी) और वोल्टेज ट्रांसफार्मर (वीटी): विद्युत मापदंडों को मापें।
‌
सर्ज अरेस्टर: बिजली के हमलों/वोल्टेज स्पाइक्स से सुरक्षा करता है।

अर्थिंग/ग्राउंडिंग सिस्टम: दोष धाराओं को नष्ट करने के लिए कम प्रतिरोध वाला पथ प्रदान करता है।

आर्क फ्लैश खतरा: दोष के दौरान उच्च ऊर्जा विद्युत विस्फोट का खतरा।

लॉकआउट/टैगआउट (LOTO): डी-एनर्जाइज्ड उपकरण रखरखाव के लिए सुरक्षा प्रक्रिया।

सबस्टेशन के मुख्य उपकरणों में प्राथमिक उपकरण जैसे ट्रांसफार्मर, उच्च-वोल्टेज सर्किट ब्रेकर, डिस्कनेक्टर्स, बसबार, लाइटनिंग अरेस्टर, कैपेसिटर, रिएक्टर, और द्वितीयक उपकरण जैसे रिले सुरक्षा उपकरण, स्वचालित उपकरण, माप और नियंत्रण उपकरण, मीटरिंग उपकरण और स्वचालन प्रणाली शामिल हैं।

सबस्टेशन का संरचनात्मक डिज़ाइन और उपकरण लेआउट कॉम्पैक्ट और उचित होना चाहिए, जो परिचालन कर्मियों के संचालन, रखरखाव, परीक्षण और निरीक्षण के लिए सुविधाजनक हो। साथ ही, न्यूनतम चैनल चौड़ाई की आवश्यकताओं को पूरा किया जाना चाहिए, और विकास एवं विस्तार आवश्यकताओं पर उचित रूप से विचार किया जाना चाहिए। इसके अलावा, उच्च और निम्न वोल्टेज वितरण कक्षों की सुविधाओं को सुरक्षा और अग्नि निवारण आवश्यकताओं को पूरा करना चाहिए, और स्टेशन में सजावट के लिए ज्वलनशील सामग्रियों के उपयोग की अनुमति नहीं है।

यदि सबस्टेशन में अत्यधिक तापमान और आग जैसी असामान्य स्थितियाँ उत्पन्न होती हैं, तो संचालन और निगरानी कर्मियों को तुरंत पता लगाना चाहिए और उनसे निपटने के उपाय करने चाहिए। उदाहरण के लिए, असामान्य स्थितियों की निगरानी और समय पर अलार्म बजाकर उन्हें संभालने के लिए तापमान और प्रकाश धुआँ अलार्म जैसे उपकरण लगाए जा सकते हैं।
