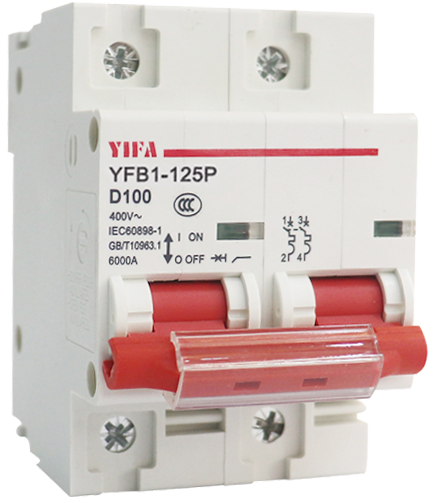

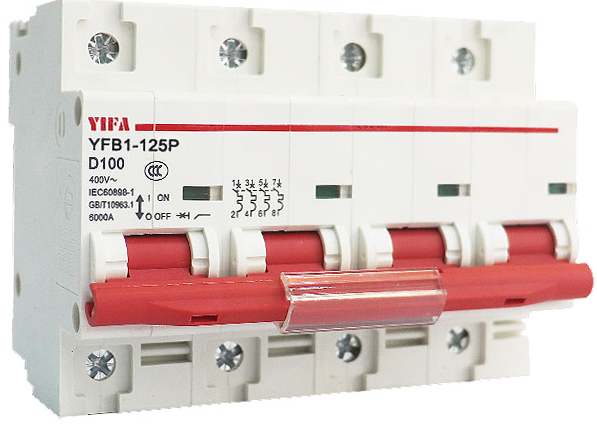

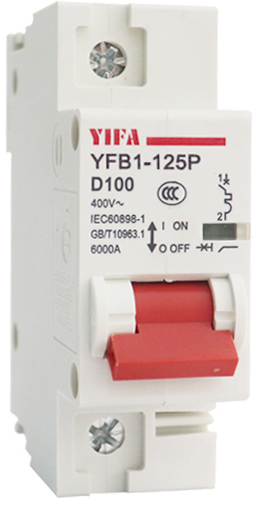

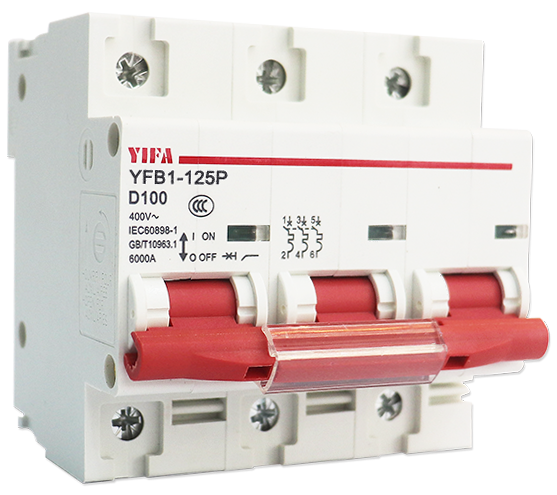

Disjoncteur de circuit miniature de la série YFB1-125P
YFB1-125 Le disjoncteur de circuit de coquille en plastique est une sorte de disjoncteur de circuit de coquille en plastique à haute rupture avec double protection de la surcharge et du court-circuit, adapté au courant nominal à une tension axée à 125e 50Hz, un circuit AC230V / 400V, pour une protection contre la surcharge / court-circuit, il ne convient pas à la protection du moteur.
Ce produit est conforme à la norme: GB / T14048.2-2020

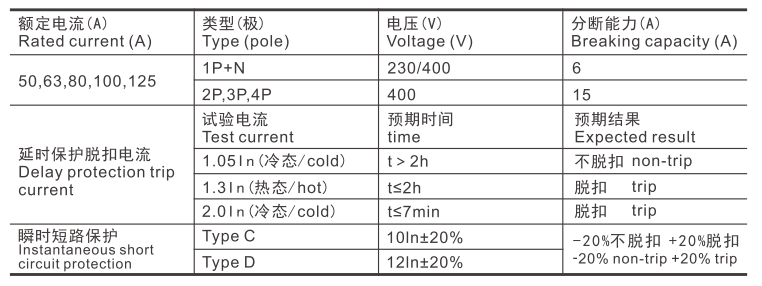

Paramètre de spécification
| Courant nominal (a) | Type (poteau) | Tension (v) | Capacité de rupture (a) |
| 50,63,80,100,125 | 1P+N | 230/400 | 6 |
| 2p, 3p, 4p | 400 | 15 | |
| Retard de protection du courant de la protection | Courant de test | temps | Résultat attendu |
| 1.051N (froid) | T> 2h | non-trip | |
| 1.31N (chaud) | t≤2h | voyage | |
| 2.01N (froid) | t≤7min | voyage | |
| Short instantané protection contre les circuits | Type C | 10ln ± 20% | -20% non Trip + 20% Trip |
| Type D | 12 pouces ± 20% |
Avantage du produit
La tension de fonctionnement du disjoncteur de shunt avec délai est de toute valeur entre 70% à 1110% de la tension nominale;
Une tension de commande. c'est-à-dire que l'électricité (qui peut être fournie par une ligne de commande à distance ou un compteur de carte IC) est appliquée au poteau de libération et la poignée du disjoncteur est poussée à la position fermée pour fermer. Lorsque le besoin de télécommande (ou les arriérés de compteur de carte LC) peut être déconnecté via le système de contrôle. Le disjoncteur peut être cassé de manière fiable à 0,5SSTS2, et le disjoncteur a également des fonctions de court-circuit et de surcharge. Lors du câblage, assurez-vous de faire attention à la ligne électrique de haut en bas, du fil vivant, la polarité du fil neutre est correcte.

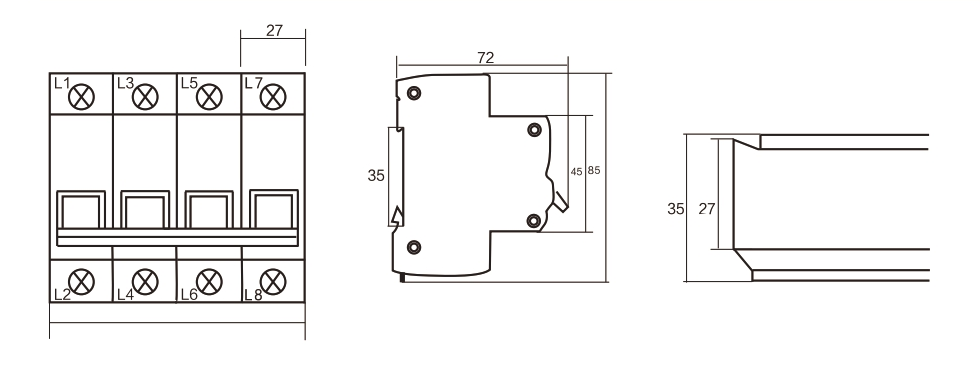

Dimensions de contour et de montage
