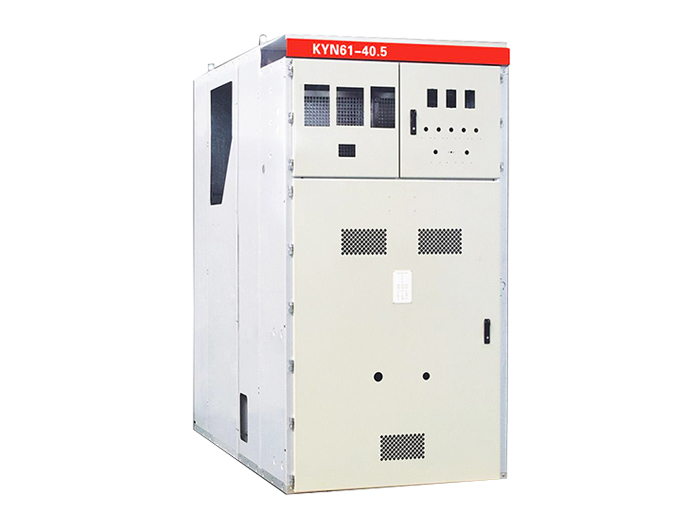

Kyn61-40.5 mit Metall verkleideter Wechselstromschaltanschaltentypsabzugs-Typ
KYN61-40.5 AC-Metallverkleidungsschalter (im Folgenden als "Schaltanlage" bezeichnet) ist für Dreiphasen-AC 50Hz, 40,5 kV Single-Busbar- und segmentierte Buschensysteme ausgelegt. Es wird in erster Linie eingesetzt in: Kraftwerken und Umspannwerken, Industrie-/Bergbauunternehmen, Hochhaus-Bautransformations-/Verteilungssystem.
Spezifikationsparameter
| Haupttechnische Parameter | |||||
| Technischer Parameter des Schalterschranks | |||||
| NEIN. | Artikel | Einheit | Parameter | ||
| 1 | Nennspannung | KV | 40.5 | ||
| 2 | Bewertungsfrequenz | Hz | 50 | ||
| 3 | Bewertungsstrom der Hauptbusbar | A | 1250,1600,2000,2500 | ||
| 4 | Bewertungsstrom der Branchbusbar | A | 630,125,1600 | ||
| 5 | Bewertungsdämmstufe | 1 min Stromfrequenz standspalten Sie Spannung (R.M.S.) Blitzimpuls widerstehen Spannung (Peak) | KV | Phase zu Phase und Phase zu Erde | Isolierungslücke des Primärkreises |
| Interpnase & Phase zu Masse | Primärtrennstreich | ||||
| 95 | 115 | ||||
| 185 | 215 | ||||
| 1 min Stromfrequenz standspalten | V | 2000 | |||
| 6 | Bewertetes Kurzschlussstrom bewertet | Die | 25,31.5 | ||
| 7 | Bewertungsstrom mit kurzer Kreislauf (Peak) | Die | 63,80 | ||
| 8 | Bewertetes Kurzzeit-Standstrom (4S) | Die | 25，31.5 | ||
| 9 | Bewertungsstrom bewertet | Die | 63，80 | ||
| 10 | Hilfs-/Steuerkreisspannung | V | -110,-220，-220 | ||
| 11 | Schutzabschluss | Gehefenschutzniveau Hauptfächer: IP4X (gegen ≥1mm Feststoffe versiegelt) Breaker Chamber (Tür offen): IP2X (Finger-Safe-Schutz) | |||
| 12 | Dimension (W × D × H) | mm | ("Die Zahl in Klammern ist ein Schema des SF6 -Trolley) | ||
| 13 | Gewicht | kg | Ungefähr 2300 | ||
Produktvorteil
Kompaktes und robustes Design
·Verwendet Wärme-Shrink-Isolierung und Epoxybeschichtungstechnologie mit optimierter Elektrodengeometrie
·40% kleinerer Fußabdruck im Vergleich zu herkömmlicher Schaltanlage
Präzisionsherstellung
·Gehäuse, die aus kaltem Rollerstahl über CNC-Bearbeitung errichtet wurden
·Hochfestes verschraubt/genietete Montage mit Antikorrosionsfinish (pulverbeschichtete oder verzinkte)
Multi-Brand-Kompatibilität
·Unterstützt sowohl inländische als auch internationale Brecher:
✓ Zn85-40.5 (3AV3) Vakuumschalter (China)
✓ Schneider SF1/SF2 & Alstom FP Series SF6 Leistungsschalter
Verbesserte Sicherheitsarchitektur
·Vollmetallkompartimentierung mit unabhängigen Druckentlastungskanälen
·Vorgang mit geschlossenen Türen für Unterbrecher/Erdungsschalter
·198+ skalierbare Konfigurationen, um die verschiedenen Netzanforderungen zu erfüllen
Zertifiziertes Schutzsystem
·Integrierte mechanische Verriegelungen zwischen:
»Auszugswagen
»Leistungsschalter
»Erdungsschalter
»Rückseite
·Vollständige Sicherheitsvorschriften für "Fünf-Schutz"

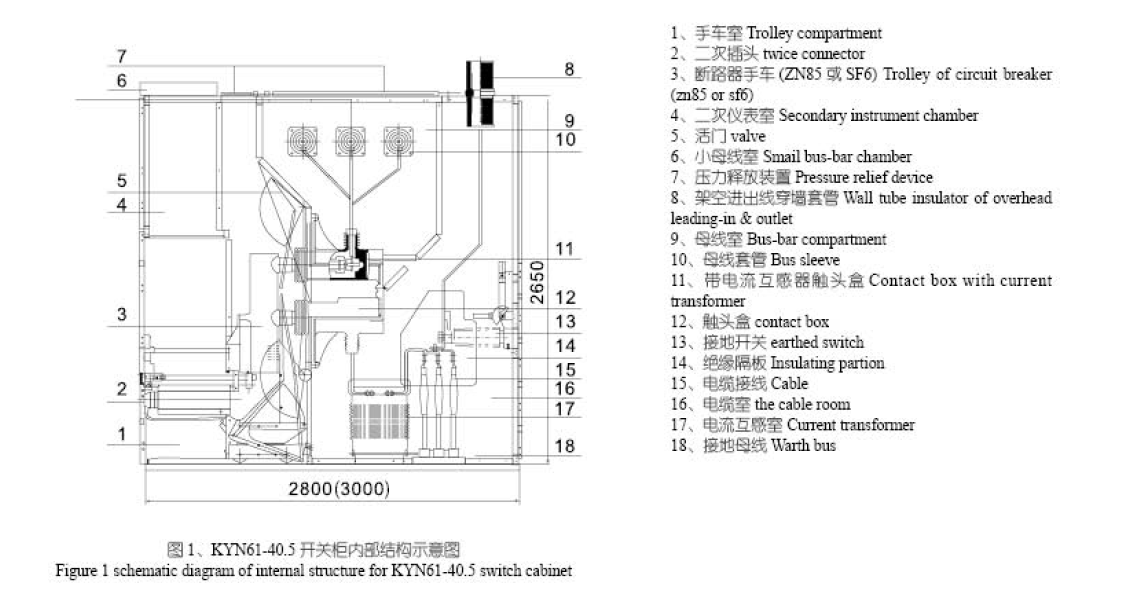

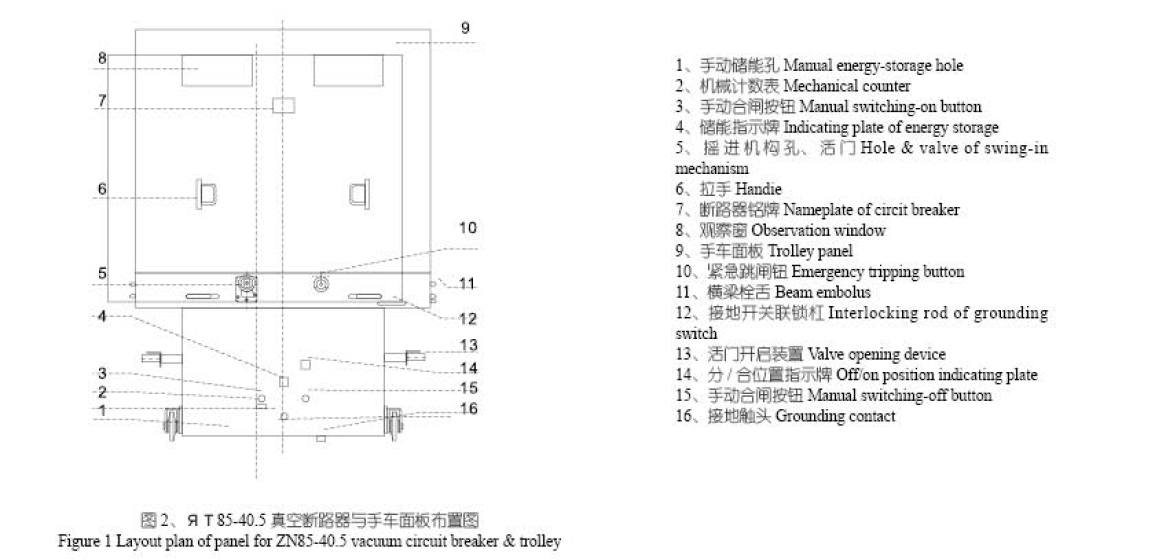

Umriss- und Montageabmessungen
