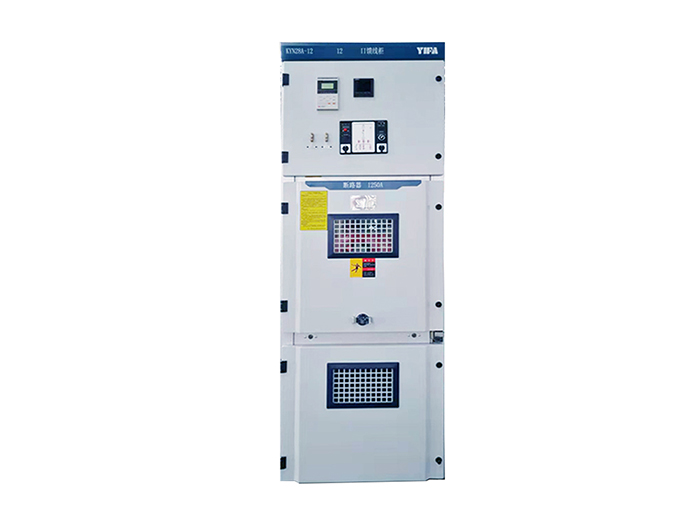

KYN28A-12 AC METSE-METAL-CLAD-REBENSABLEALSCHALTUNG
Hauptsächlich in Kraftwerken für die Fütterung kleiner und mittelgroßer Generatoren, in Industrie- und Bergbauunternehmen zur Stromverteilung sowie in sekundären Umspannwerken von Versorgungsnetzwerken zum Empfang und Bereitstellen von Strom sowie zur Start großer Hochspannungsmotoren. Es führt Kontroll-, Schutz- und Überwachungsfunktionen aus.
Die Schaltanlage entspricht vollständig IEC 62271-200 (IEC 298) und GB 3906 und enthält ein umfassendes Verriegelungssystem, das
·verhindert das Entzug oder die Einführung des Lkw-Lastwagens während der Last,
·verhindert das falsche Öffnen oder Schließen des Leistungsschalters,
·verhindert, den Leistungsschalter zu schließen, wenn sich der Erdungsschalter in der geschlossenen Position befindet.
·verhindert den Zugang zu lebenden Fächern und
·verhindert das versehentliche Schließen des Erdungsschalters, während die Schaltung mit Energie versorgt wird.
Es kann entweder mit dem VSI -Vakuumschalter oder dem ABB ausgestattet werden’S VD4 Vacuum Circuit Breaker, was es zu einer Verteilungslösung für die überlegene Leistung macht.
Spezifikationsparameter
| Artikel | Einheit | Parameter | |
| Breaker-Optionen | |||
| Zn63A-12 (VS1) Typ | VD4 -Typ | ||
| Nennspannung | KV | 12 | 12 |
| 1 min Stromfrequenz standspalten Sie Spannung (R.M.S.) | KV | 42 | 42 |
| Blitzimpuls widerstehen Spannung (Peak) | KV | 75 | 75 |
| Bewertungsfrequenz | Hz | 50 | 50 |
| Curent bewertet | A | 630,1250,1600,2000,2500,3150,4000,5000 | |
| Bewertungsstrom der Branchbusbar | A | 630,1250,1600,2000,2500,3150,4000,5000 | |
| Bewertetes Kurzzeit-Stand der aktuellen (R.M.S.) | Die | 16,20,25,31.5.40,50 | 16,20,25,31.5,40,50 |
| Bewertungsstrom bewertet | Die | 40,50,63,80,100,125 | 40,50,63,80,100,125 |
| Bewertete Kurzzeit-Standdauer | S | 4 | |
| Schutzgrad (IP -Code) | Gehefenschutzniveau Hauptfächer: IP4X (gegen ≥1mm Feststoffe versiegelt) Breaker Chamber (Tür offen): IP2X (Finger-Safe-Schutz) | ||
| Gewicht | kg | 700~1200 | 700~1200 |
Produktvorteil
Hauptsächlich in Kraftwerken für die Fütterung kleiner und mittelgroßer Generatoren, in Industrie- und Bergbauunternehmen zur Stromverteilung sowie in sekundären Umspannwerken von Versorgungsnetzwerken zum Empfang und Bereitstellen von Strom sowie zur Start großer Hochspannungsmotoren. Es führt Kontroll-, Schutz- und Überwachungsfunktionen aus. Die Schaltanlage entspricht vollständig mit IEC 62271-200 (IEC 298) und GB 3906 und enthält ein umfassendes Verriegelungssystem, das · verhindert, dass der Lastwagen des Schaltungsbruchs entnommen oder eingesetzt wird. Wenn Sie die falsche Öffnung oder das Schließen des Schaltungsschalters verhindert, wird der Schaltkreislauf. Schließen des Erdungsschalters während der Stromkreis erregt. Es kann entweder mit dem VSI -Vakuumschalter oder dem VD4 -Vakuum -Leistungsschalter von ABB ausgestattet werden, was es zu einer Verteilungslösung für überlegene Leistung macht.
Hauptsächlich in Kraftwerken für die Fütterung kleiner und mittelgroßer Generatoren, in Industrie- und Bergbauunternehmen zur Stromverteilung sowie in sekundären Umspannwerken von Versorgungsnetzwerken zum Empfang und Bereitstellen von Strom sowie zur Start großer Hochspannungsmotoren. Es führt Kontroll-, Schutz- und Überwachungsfunktionen aus.
Die Schaltanlage entspricht vollständig IEC 62271-200 (IEC 298) und GB 3906 und enthält ein umfassendes Verriegelungssystem, das
Umriss- und Montageabmessungen
