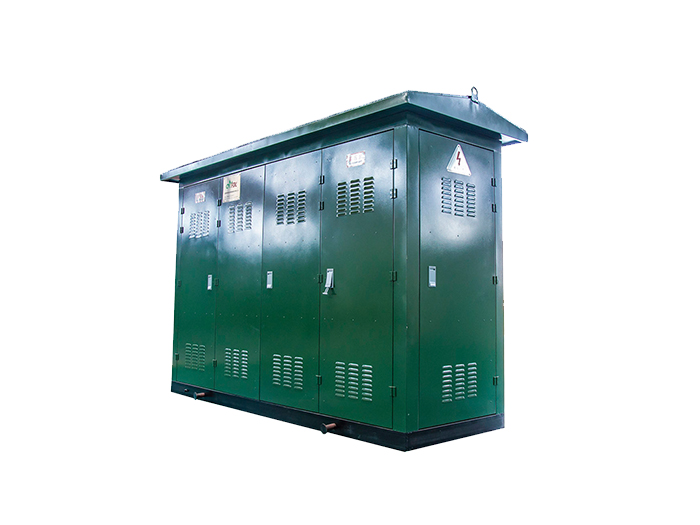

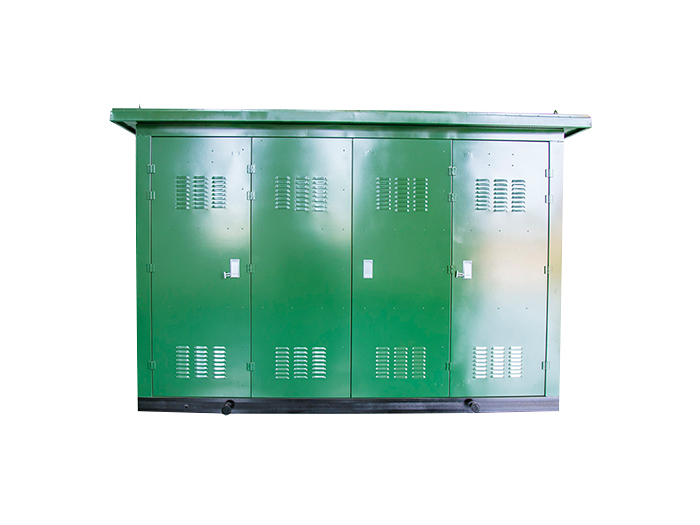

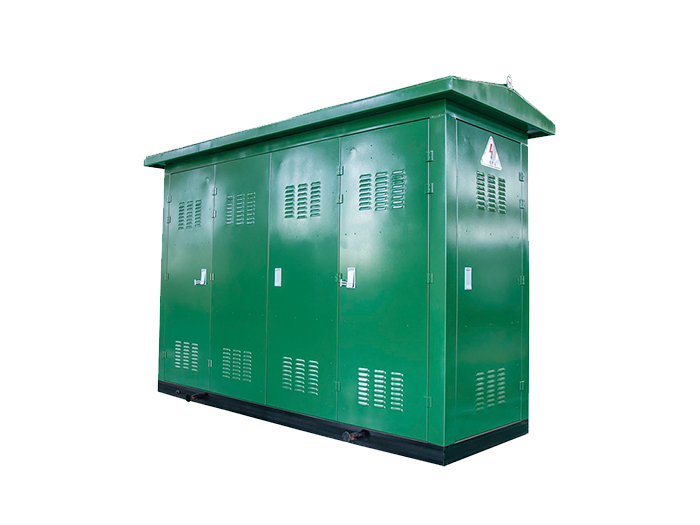

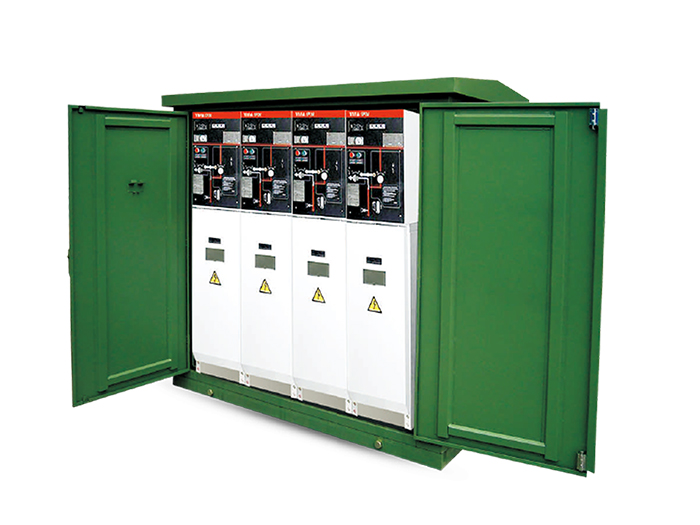

Intelligente aufblasbare Ring -Haupteinheit im Freien
Die intelligente Haupteinheit aufblasbarer Ring im Freien verwendet den Vakuumschalter als Schaltanlage, SF6-Gasbox-Isolierung, kompakte Struktur, kleiner besetzter Raum, schönes Aussehen und Koordination und Kooperation mit der Umgebung. Da die Haupteinheit von RVAC-Ring das Konzept der vollständigen Versiegelung und Isolierung verwendet, werden alle darin wechselnden Teile sowie den hochspannungselektrifizierten Körper und den Strukturteil im Hauptschrank vollständig versiegelt. Sie werden nicht von der externen Umgebung von Frost und Tau, externer verschmutzter Umgebung, beeinflusst. Das Schutzniveau des Hauptschranks kann IP67 erreichen und ist mit Cooper Water of Cable Head ausgestattet, der berührt werden kann, um gegen die versehentliche Flut im Regenbereich effizient zu verteidigen.
Spezifikationsparameter
| Nennspannung | KV | 12 |
| Bewertungsstrom | A | 630 |
| Leistungsfrequenz können die Spannung innerhalb von 1 Minute standhalten | KV | 42 |
| Blitzimpuls -Spannung (Bll) | KV | 95 |
| Direktstrom können Spannung innerhalb von 15 Minuten standhalten | KV | 53 |
| Leistungsfrequenz können Spannung innerhalb von 1 Minute unter Nullspannung standhalten | KV | 38 |
| Leistungsfrequenz standspalten Sie die Spannung des zweiten Schaltkreises (innerhalb von 1 Minute) | V | 2000 |
| PowerSupply -Spannung für den elektrischen Betrieb | V | DC24 |
| Unterschätzte lastende lastende Last | A | 630 |
| Aufladungsstrom unter Nennkabel brechen | A | 10 |
| Strom unter Nennkreislauf brechen | Die | 20 |
| Strom unter Nennkreislauf machen | Die | 50 |
| Strom 3 Sekunden lang unter Nennkreislauf standhalten | Die | 20 |
| Strom gegen den Nennspeak standhalten | Die | 50 |
| Mechanisches Leben | Zeit | 10,000 |
| SF6 Gas bewertet Druck (20 ℃) | MPA | 0.035 |
| Jährliche Leckage von SF6 Gas | % | <0.1 |
Produktvorteil
1. Starke Umweltanpassungsfähigkeit
Mit einer vollinseligen, vollständig versiegelten Struktur entwickelt, arbeiten sie unter harten Bedingungen zuverlässig (Regen, Staub, Verschmutzung, Salzspray, extreme Temperaturen). Die SF6-Gaskammer von IP67 sorgt für einen hervorragenden Schutz vor Feuchtigkeit und Kondensation. Dies macht sie ideal für Küstengebiete, Industriezonen und städtische Umgebungen.2. Verbesserte Sicherheit und Zuverlässigkeit
Alle Live-Teile (Busbars, Steckverbinder, Schalter) sind vollständig in ein versiegeltes SF6-Gasfach eingeschlossen, wodurch die Belichtung und das Risiko eines Elektroschocks („Touch-Safe“ -Design) beseitigt werden. Sie verfügen über robuste ineinandergreifende Mechanismen und einen umfassenden Schutz vor Fehloperation. SF6 Gas bietet überlegene Isolier- und Bogenmängeleigenschaften.
3. Kompaktes Design und einfache Installation
Ihr signifikant kleinerer Größe und leichteres Gewicht im Vergleich zu luftunsilliertem Schaltanlagen vereinfacht den Transport, die Standorthandhabung und die Installation, insbesondere an platzbeschränkten Orten. Das modulare Design ermöglicht flexible Konfigurationen und zukünftige Erweiterungen.
4. Low -Wartungs- und lange Lebensdauer
Das hermetisch versiegelte SF6-Gaskompartiment (mit extrem niedriger jährlicher Leckquote <0,25 ‰) und korrosionsresistenten Gehäuse (häufig mit Aluminium-Zink beschichteten Stahl) ermöglichen einen wartungsfreien (oder minimalen Wartungsbetrieb) während ihrer gesamten Lebensdauer. Integrierte SF6-Druckmessgeräte und Niedrigdruckalarme bieten eine fernüberwachende Überwachungsfähigkeit.
5.operative Intelligenz und Flexibilität
Sie werden von Natur aus für die Verteilungsautomatisierung (DA/DTU/FTU -Integration) vorbereitet, wobei die Fernüberwachung, die Steuerung und die Fehlererkennung für intelligentere Netze unterstützt werden. Das modulare Design ermöglicht eine reibungslose Expansion und Neukonfiguration, um sich den sich entwickelnden Netzwerkanforderungen zu erfüllen. Voll isolierte Plug-in-Kabelverbinder gewährleisten eine sichere und flexible Kabelbeendigung. Komponenten wie Hochzyklus-Vakuum-Schütze oder Schalter sind für den häufigen Betrieb geeignet, wie in anspruchsvollen Anwendungen wie Offshore-Windparks zu sehen ist.
